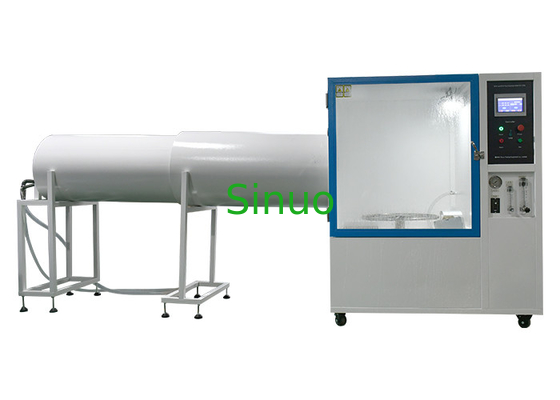

IEC60529 IPX3~6 Kompleksowe urządzenia do badań wodoodporności z PLC + ekranem dotykowym

Name: IEC60529 IPX3~6 Kompleksowe urządzenia do badań wodoodporności z PLC + ekranem dotykowym
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN4416
Availability: InStock

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	sklejka
Okres dostawy:	30 dni
Metoda płatności:	L/C, T/T
Wydajność dostaw:	10 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN4416

Kontrola:

PLC + ekran dotykowy

Stosowane standardy:

IEC60529

Wewnętrzny rozmiar:

W 1000 mm * D1000 mm * H1000 mm

Kod IP:

IPX3 IPX4 IPX5 IPX6

Czas gwarancji:

Rok

Materiał wewnętrzny komory:

Stal nierdzewna

Obrót gramofonu:

1 -5 obr./min

Okno obserwacyjne:

Przezroczyste szkło hartowane

Podkreślić:

IPX3 Kompleksowy sprzęt do badań wodoodporności

Sprzęt do badań wodoodporności PLC

IEC60529 Sprzęt do badania wnikliwości wody

Opis produktu

IEC60529 IPX3~6 Kompleksowe urządzenia do badań wodoodporności z PLC+ekranem dotykowym

Przegląd:

Stosowanie: Uszkodzenia produktów i materiałów spowodowane przez wodę naturalną (deszcz, woda morska, woda rzeki itp.) powodują nieocenione straty gospodarcze każdego roku.Szkody spowodowane głównie przez korozję, zmiany koloru, deformacji, utraty wytrzymałości, obrzęku, pleśni itp. W szczególności wyroby elektryczne są podatne na pożar z powodu zwarć spowodowanych wodą deszczową.Badanie wody ochrony obudowy dla określonych produktów lub materiałów jest istotnym i krytycznym procesem..

Ogólne obszary zastosowań: oświetlenie zewnętrzne, urządzenia gospodarstwa domowego, części samochodowe i inne produkty elektryczne i elektroniczne.

Funkcja urządzenia: Główną funkcją urządzenia jest badanie właściwości fizycznych i innych powiązanych właściwości produktów elektrycznych i elektronicznych, lamp, szafek elektrycznych,elementy elektryczne, samochodów, motocykli i ich części w symulowanych warunkach klimatycznych.aby ułatwić projektowanie produktu, poprawy, weryfikacji i inspekcji fabryki.

Standardy: IEC60529:1989 +A1:1999 +A2:2013Badania IPX4 i IPX5, rys. 5 i 6.

Parametry techniczne:

Parametry techniczne	Podstawowe parametry
	Wielkość komory wewnętrznej	L1000W1000H1000mm
	Wielkość komory zewnętrznej	L1480W3800H1800mm
	Średnica obrotnika	¢400mm
	Maksymalne nośne obciążenie obrotowego	30 kg
	Prędkość obrotnika	1 -5 r/min (regulowane)
	Metoda obrotowa obrotnika	Zawsze pozytywne / pozytywne i negatywne
	Metoda regulacji przepływu	Ręcznie regulować przepływ za pomocą regulowanego przepływometra
	Czas testowania	0-999 min
	W sumie Wright	350 kg
	IPX34 Parametry dyszy rozpylającej
	Parametry dyszy rozpylającej	Ściana zewnętrzna: Ф102mm, średnica kulista: SФ75.5mm, 1 otwór w środku, 2 pierścienie wewnętrzne 12 otworów, rozstaw 30 °, 4 pierścienie zewnętrzne 24 otwory, rozstaw 15 °, łącznie 121 otworów Ф0.5mm, materiał mosiężny.
	Przepływ wody	10L/min±5%, przepływomierz jest regulowany za pomocą rotaometru, elektroniczny przepływomierz jest opcjonalny
	Ciśnienie	50-150Kpa, zakres pomiaru miernika ciśnienia: 0-0,25Mpa
	Ruchująca tarcza	Wykonany z aluminium, można go odłączyć
	Odległość rozpylania	2.5M (dźwignia oddalona od środka gramofonu)
	Metoda ustawiona w dysze	Wyroby z tworzyw sztucznych
	IPX56 Parametry dyszy odrzutowej
	IPX5 Otwór odrzutowy dyszy	60,3 mm
	IPX6 Otwór odrzutowy dyszy	12.5 mm
	Przepływ IPX5Jet	12.5±0.625
	IPX6 Przepływ strumieniowy	100 ± 5 l/min
	Ciśnienie wody (Mpa)	Zastosowane zgodnie z określonym przepływem wody
	Odległość od odrzutowca	2.5M (dźwignia oddalona od środka gramofonu)
	Metoda ustawiona w dysze	Wyroby z tworzyw sztucznych
	Parametry elektryczne
	Zasilanie urządzeń	380 V, 50 Hz
	Moc urządzenia	3.0KW
	Funkcja ochrony bezpieczeństwa	Ochrona przed wyciekiem, ochrona przed niedoborem wody, ochrona przed zwarciem
Warunki stosowania	Użytkownik gwarantuje następujące warunki, a odpowiednie połączenie jest zakończone.
Korzystanie z przestrzeni	Podłoga jest płaska, z płynną drenażem, a podłoga i ściany są wodoodporne, Pojemność nośna podłogi wynosi co najmniej 200 kg/m2. Dobra wentylacja Brak silnych wibracji wokół urządzenia Brak silnego pola elektromagnetycznego wokół urządzenia Brak substancji łatwopalnych, wybuchowych, żrących i pyłu wokół urządzenia. Odpowiednia przestrzeń do użytku i konserwacji wokół urządzenia: Po prawej, lewej i tylnej stronie, górna część urządzenia: 800 mm; przednia strona urządzenia: 1400 mm: 1400 mm.
Warunki środowiska	Temperatura:5°C-35°C wilgotność względna: ≤ 85% Ciśnienie powietrza: 86 kPa ≈ 106 kPa
Napięcie, częstotliwość	AC380V±10%; 50Hz±10%; trójfazowe czterodrukowe + ochronnego drutu uziemionego
Władza	3.0kW
Ochronny opór uziemienia	Opór uziemienia ochronnego drutu uziemienia jest mniejszy niż 4Ω
Przełącznik zasilania	1Użytkownik musi skonfigurować sprzęt z odpowiednim przełącznikiem ochrony powietrza przed wyciekiem w miejscu instalacji, a przełącznik musi być używany niezależnie od sprzętu. 2Stosowanie przełączników noża lub gniazdek jest surowo zabronione. 3Przełącznik ochrony przecieków nie powinien znajdować się od urządzenia w odległości większej niż 2 m.
Źródło wody	1Użytkownik musi skonfigurować źródło wody dla urządzenia w miejscu montażu, z ciśnieniem wody nie mniejszym niż 0,2 MPa, i zainstalować 4-punktowy kran. 2. 2Pozycja kranu nie może być oddalona o więcej niż 2 metry od urządzenia.

Charakterystyka urządzenia:

1. nadaje się do testowania poziomu wodoodporności produktów IPX4 i IPX5 (w rzeczywistości może osiągnąć IPX3, IPX4, IPX5, IPX6).

2Łuska jest wykonana z krajowej wysokiej jakości stali, powierzchniowa farba do pieczenia, piękna i trwała.

3Wewnętrzna obudowa i gramofon wykonane są z płyty ze stali nierdzewnej SUS304#, aby zapewnić długoterminowe wykorzystanie z rdzy.

4Drzwi wyposażone są w przejrzyste okno obserwacyjne (materiał ze szkła hartowanego), komora wyposażona jest w oświetlenie LED, dzięki czemu operator może łatwo obserwować wewnętrzną sytuację badawczą.

5. IPX34: Konfiguracja dyszy rozpylającej zgodnie z IEC60529 rys. 5 (jak pokazano poniżej)

IEC60529 IPX3~6 Kompleksowe urządzenia do badań wodoodporności z PLC + ekranem dotykowym 0

6.IPX56: Konfigurowana dysza rozpylająca zgodnie ze specyfikacjami IEC60529, rysunek 6 (jak pokazano poniżej):

IEC60529 IPX3~6 Kompleksowe urządzenia do badań wodoodporności z PLC + ekranem dotykowym 1

7. napęd dyskowy obrotowy: przy użyciu wysokiej jakości silnika krokówkowego, może automatycznie sterować obrotowością do przodu i do tyłu (przód i do tyłu:odpowiedni do badania próbki przy uruchomieniu i zapobiegania zaplątania się kabli).

8. Czas badania można ustawić na ekranie dotykowym. Zakres ustawień wynosi 0-999min (regulowany).

9. system sterowania podstawowego przyjmuje 7-calowy ekran dotykowy + PLC. komponenty elektryczne z wykorzystaniem Omron i innych importowanych marek. Proces okablowania spełnia wymagania norm krajowych.Rozsądny układ deski elektrycznej, solidne okablowanie, jasne oznakowanie.

IEC60529 IPX3~6 Kompleksowe urządzenia do badań wodoodporności z PLC + ekranem dotykowym 2
