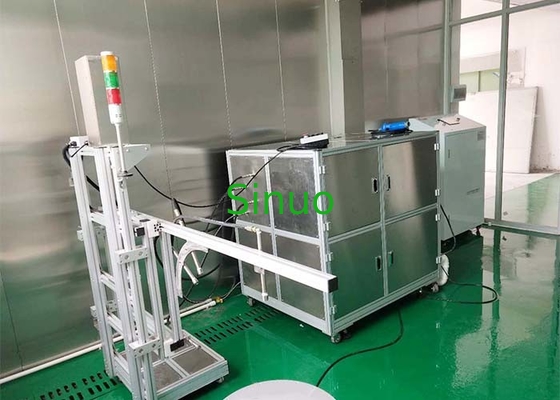

IEC60529 IPX6K9K System badań strumieniowania wody pod wysokim ciśnieniem i temperaturą Badanie wodoodporności

IEC60529 IPX6K9K System badań strumieniowania wody pod wysokim ciśnieniem i temperaturą Badanie wodoodporności

Standardowy:

1. DIN 40050-9:1993 Kod IP dla poziomu ochrony obudowy

2. ISO 20653:2013 Pojazdy drogowe - Klasy ochrony (kody IP) - Ochrona sprzętu elektrycznego przed obiektami zewnętrznymi, wodą i kontaktem

3GB/T 30038-2013 Poziomy ochrony urządzeń elektrycznych i elektronicznych (kod IP)

4. IEC 60529: 2013 Kod poziomu klasyfikacji ochrony (IP) dla obudowy elektrycznej

5. GB 4208-2017 Poziom ochrony powłok

Informacje dotyczące funkcji:

Głównym celem tego sprzętu jest przeprowadzenie badań wodoodporności IPX9K w zakresie ochrony elementów elektrycznych samochodów, lamp oraz obudowy produktów elektronicznych i elektrycznych.Jest to wodoodporny sprzęt testowy zaprojektowany do symulacji środowiska naturalnego lub sztucznego prania samochodów pod wysokim ciśnieniemGłówne elementy wyposażenia powinny obejmować: pompę wodną z tłokem wysokiego ciśnienia i wysokiej temperatury, trójfazowy silnik asynchroniczny,i rury wejściowe i wyjściowe pompy wodnej powinny być podłączone do węży wysokiego ciśnieniaWyposażenie składa się głównie z szafy sterującej, systemu zasilania wodnym, dyszy wysokiego ciśnienia, uchwytu elektrycznego dyszy regulacyjnego i gramofonu próbkowego.

Parametry techniczne:

Parametry techniczne IPX9K

1Badanie spełnia potrzeby małej skorupy (próbki o maksymalnym rozmiarze nieprzekraczającym 250 mm) i dużej skorupy (próbki o maksymalnym rozmiarze większym lub równym 250 mm).Maksymalny rozmiar badanej próbki wynosi:: Ø1150mmX750mm

2Temperatura wody badawczej: 80±5 °C, regulowana

3Specyfikacje dyszy: dostosowane zgodnie ze standardowymi grafikami, spełniające wymagania normy IPX9K

4. kąt dyszy: mała skorupka (0°, 30°, 60°, 90°), wielka skorupka pionowa powierzchnia 90°

5Ciśnienie rozpylania wody: 8MPa-10MPa (regulowane)

6Przepływ wody: 14L/min-16L/min (regulowany)

7Odległość rozpylania wody: 100~250 mm regulowana

8. Wykonanie badania produktu włączania mocy: dostarczenie próbki interfejsu zasilania

9. Pompa wodna: Wysokiego ciśnienia i wysokiej temperatury pompa wodna importowana z Włoch.

10. Używane do dużych uchwytów dyszy produktu: dno może być elektrycznie przesuwane do przodu i do tyłu, wysokość w górę i w dół może być elektrycznie przesuwana,a dyszka w dół o 90 stopni może być elektrycznie przenoszona w lewo i w prawo.

11. czujnik: elektroniczny czujnik ciśnienia wychodzi wartość ciśnienia, miernik przepływu turbiny wychodzi wartość przepływu

12. Kontrola: Automatyczna kontrola czasu, ciśnienia i przepływu. Może kontrolować czas pracy, przepływ i ciśnienie każdej dyszy.Prędkość pompy wzmacniającej można kontrolować poprzez zmianę częstotliwości konwertera częstotliwości w celu osiągnięcia ustawionego przepływu i ciśnieniaWszystkie dane są konwertowane przez inteligentne instrumenty wyświetlane na panelu sterowania

13Wyświetlacz: 7-calowy kolorowy ekran dotykowy

14. Język interfejsu: angielski, wejście na ekranie dotykowym

15Tryb działania: 0°, 30°, 60°, 90° cykl pracy dla małych produktów, 90° ruch pionowy dyszy dla dużych produktów lub kombinacja obu trybów

16Funkcja wyświetlania: dynamiczny odświeżanie danych pobierania próbek i ustawianie parametrów w czasie rzeczywistym.

17Funkcje ochronne: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem, ochrona bezpieczeństwa pracy personelu

18Pojemność zbiornika wody: ≥ 200 l

19. gramofon: dolna średnica 800 mm, górna gramofon 350 mm, dolna gramofon o nośności 150 kg, górna gramofon o nośności 25 kg, słupki są zdalne,małe produkty mogą być umieszczone na górnym gramofonie, duże produkty mogą być umieszczone bezpośrednio na dolnym gramofonie po usunięciu górnego gramofonu, prędkość obrotu: 5r/min± 1r/min

20. Zasilanie sprzętu: AC380V, 50Hz, 30KW.

Parametry techniczne IPX6K

1. nadaje się do badań produktów IPX6K

2. Otwór dyszy: ф6,3 mm

3Materiał dyszy: stal nierdzewna

4Przepływ wody: 75 l/min

5Ciśnienie rozpylania wody: około 1000KPa/min

6Czas badania: co najmniej 3 minuty, czas ustawiony przez użytkownika (kontroliwany przez układ sterowania)

7Odległość między dyszą a powłoką: 2,5-3 m (kontroliwany przez tester)

8. Uchwyt dyszy: wysokość i kąt podnoszenia są regulowane, co jest wygodne do mocowania dyszy i nie wymaga ręcznego obsługi

9Kontrola przepływu i ciśnienia: monitorowanie czujników przepływu i ciśnienia w czasie rzeczywistym, inteligentne sterowanie konwerterami częstotliwości oraz parametry mogą być wybierane i ustawiane w szafce sterującej

10Kontrolator: Mitsubishi PLC

11Interfejs człowiek-maszyna: Weinview, 7 cali, kolorowy ekran dotykowy

12Konwerter częstotliwości: konwerter częstotliwości Delta

13. pompa wodna: pompa południowa pompa pionowa ze stali nierdzewnej

14Zbiornik wody: ≥ 500L zbiornik wody ze stali nierdzewnej

15. gramofon: dolna średnica 800 mm, górna gramofon 350 mm, dolna gramofon o nośności 150 kg, górna gramofon o nośności 25 kg, słupki są zdalne,małe produkty mogą być umieszczone na górnym gramofonie, duże produkty mogą być umieszczone bezpośrednio na dolnym gramofonie po usunięciu górnego gramofonu, prędkość obrotowa: 5r/min± 1r/min (dzielone przez IPX6K i IPX9K)

16Funkcje ochronne: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem.

17. Rura do rozpylania wody: węża wysokiego ciśnienia.
