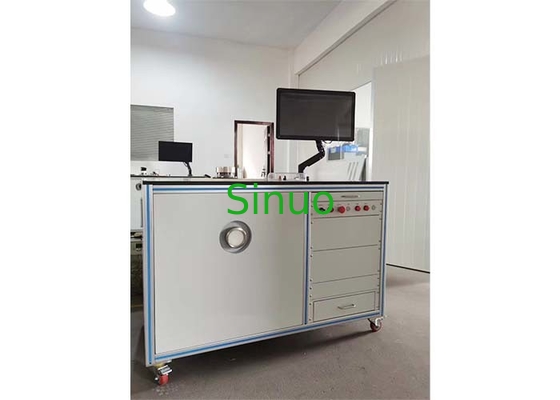

IEC 60312 System badania właściwości powietrza odkurzacza PC Automatyczne działanie

1. Parametroometr AC

2. Parametroometr prądu stałego

3. Przekaźnik próżniowy: -50,0 ~ 0,0kPa, sygnał wyjściowy 4-20mA, dokładność 0,5%.

4Zgodnie z wymogami normy europejskiej B, metodą badania typu normy europejskiej B jest typ płyty otworu, a rozmiar otworu płyty otworu jest kontrolowany w milimetrach (50, 40, 30, 23, 19, 16, 13, 10, 6.5, 0, łącznie 10 punktów).

5. Pudełko wyrównawcze: rozmiar i materiał europejskiego standardu typu B są zaprojektowane i wykonane zgodnie z IEC60312 (typ B), europejskiego standardu typu B Rozmiar: 500mmX500mmX500mm.

6. Zasilanie prądem przemiennym: jednofazowe zasilanie o zmiennej częstotliwości (przygotowane przez klienta).

7. Zasilanie prądem stałym: Stabilizowane zasilanie prądem stałym (przygotowane przez klienta).

8Zakres badań przepływu: (0,5~5) m3/min, dokładność: 0,5%.

9. Dodaj funkcję testu w stałym punkcie i dokonaj osądów przejścia/niepowodzenia w oparciu o podane standardy. Jeśli test się nie uda, pojawią się alarmy dźwiękowe i wizualne. Punkty stałe to: w pełni otwarte, Ф13, Ф6.5, i całkowicie zamknięte.

Warunki pracy:

a. Warunki temperatury zapewniające dokładność pomiarów: 20°C±5°C.

zakres temperatury roboczej: 0~40°C, wilgotność powietrza względna: 30%~90%.

c. W pomieszczeniach nie ma korozyjnych ani wybuchowych gazów.

d. Zasilanie: zużycie energii AC220V/50H ≤ 200 W.

e. bezpiecznik: 0,5 A.

f. Zasilanie testowe: może spełniać wymagania produktu.

Wskaźniki bezpieczeństwa przyrządów:

a. Odporność izolacyjna: odległość pomiędzy obudową i końcem wejściowym zasilania jest większa niż 5 MQ.

b. napięcie oporowe: napięcie oporowe między końcem wejścia zasilania a obudową wynosi 1800 V przez 2 sekundy, a prąd nominalny wynosi 10 mA.

c. uziemienie: elektrodę uziemienia zasilania, opór między obudowami mniejszy niż 0,2Ω.

Skład systemu:

a. Elektryczna szafa sterująca (miernik parametrów AC/DC HL120E (50A), komputer, nadajnik próżniowy, karta pozyskiwania danych, przełącznik sterujący, przełącznik powietrzny, obwód sterujący itp.)

b. Norma europejska B: stanowisko badawcze jest wyposażone w układ wyrównywania ciśnienia normy europejskiej B, interfejs wentylatora, interfejs odkurzacza, linię sygnału podłączającego, płytę otworu badawczego,system sterowania płytami otworu, czujnik próżni, kontaktor, obwód sterujący, tablica ochronna otworu itp.).

Główna funkcja:

a. System automatycznie reguluje płytę otworu wpuszczenia powietrza z dużego na mały, sprawdza napięcie wejściowe, prąd, moc wejściową, współczynnik mocy, częstotliwość,moc wyjściowa i stopień próżni aspiratora, i oblicza wartość objętości powietrza w oparciu o stopień próżni za pomocą standardowej formuły.

b. Pod kontrolą komputera wszystkie charakterystyczne krzywe są wykonywane jednocześnie.

1) P1=f(Q) krzywa charakterystyczna

2) Krzywa charakterystyczna Ps=f(Q

3) Hm=f(Q) krzywa charakterystyczna

4)n=f(Q) krzywa charakterystyczna

5) U=f(Q) krzywa charakterystyczna

6)I=f(Q) krzywa charakterystyczna

c. Badanie może oznaczać maksymalny stopień próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby pró.

d. Dane testowane mogą być przechowywane, a raporty z badań i krzywe mogą być wyprodukowane zgodnie z wymaganiami użytkownika.
