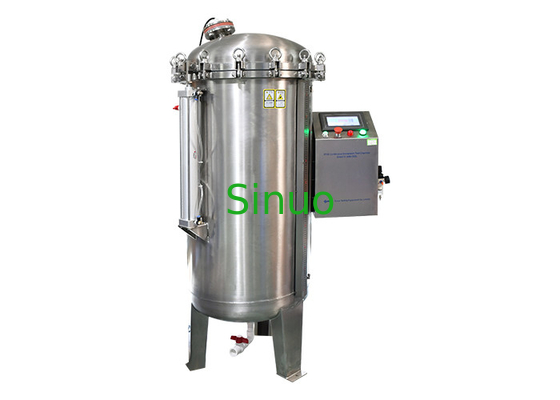

IEC 60529 IPX8 Komora badawcza z ciągłym zanurzeniem 350L Zbiornik wody pod wysokim ciśnieniem
| Pressure range: | 0,00—0,3 MPa | Water depth range: | 0—30 mln |
| Vessel thickness: | 3 mm | Flange thickness: | 20mm |
| Valve exhaust pressure: | 0,35 MPa | Max ultimate pressure: | 0,4 MPa |
| lid opening method: | cylinder | Control method: | Kontrola PLC |
| High Light: | Komora badawcza z ciągłym zanurzeniem 350L,IPX8 Komora badawcza z ciągłym zanurzeniem,IEC 60529 Komora badawcza z ciągłym zanurzeniem |
||
IEC 60529 IPX8 Komora badawcza z ciągłym zanurzeniem 350L Zbiornik wody pod wysokim ciśnieniem
Przegląd produktu:
Ta komora badawcza IPX8 z ciągłym zanurzeniem IEC 60529-2013 ¢stopnie ochrony zapewniane przez obudowę (kod IP) ¢.Stosowany do weryfikacji charakterystyki ochronnej obudowy produktów elektronicznych i elektrycznych, samochodów, części motocykli, urządzeń gospodarstwa domowego, uszczelnień i lamp pod ciągłym zanurzeniem w wodzie na poziomie IPX8.Kontrola głębokości próbki w wodzie w celu uzyskania standardowego ekwiwalentu ciśnienia, a następnie symulując ciśnienie głębokości wody poprzez zastosowanie pewnego ciśnienia powietrza, wytwarza się ciśnienie wody na całej powierzchni pomieszczenia próbki.Symulacja zakresu głębokości wody IPX8 jest surowsza niż IPX7.
cechy wyposażenia:
1Naczynie ciśnieniowe wykonane jest ze stali nierdzewnej 304, z precyzyjnym spawaniem pod łukiem i dobrą odpornością na ciśnienie.
2Zewnętrzna część zbiornika jest połączona przez przejrzystą rurę, a zewnętrzna warstwa jest przymocowana linijką ze stali nierdzewnej, tak aby można było wyraźnie obserwować poziom wody wewnątrz zbiornika.
3Specjalny silikonowy pierścionek, dobra elastyczność, nie łatwo się uszkodzić.
4Pokrycie zbiornika nad urządzeniem jest mocowane przez 8 śrub pierścieniowych (płytka stalowa pomocnicza do dystrybucji).
5. Zbadacz jest wyposażony w zawór bezpieczeństwa, który automatycznie uwalnia ciśnienie, gdy przekracza ciśnienie znamionowe w celu zapobiegania nieprawidłowemu działaniu operatora, a ustawione ciśnienie jest zbyt wysokie
6. Komponenty sterujące elektryczne są importowanymi markami (takimi jak: LS, Panasonic, Omron itp.); Komponenty pneumatyczne są markami Airtac, aby zapewnić stabilność i żywotność sprzętu.
7. Czas badania można ustawić na: 0-999 minut. Gdy czas badania zostanie osiągnięty, ciśnienie może zostać automatycznie zatrzymane, a powietrze w zbiorniku może zostać automatycznie wycofane.Operator może otworzyć pokrywę zbiornika, aby wyjąć próbkę testową..
8Wyświetlacz ciśnienia: ciśnienie jest wyświetlane przez czujnik ciśnienia, a ciśnienie wewnętrzne może być automatycznie ustabilizowane. Dokładność sterowania: ± 0,002Mpa, dokładność wyświetlacza czujnika: 0,001Mpa.
9.4 Zawory wpuszczające i odprowadzające wodę są zainstalowane na dole urządzenia.
Parametry techniczne:
| Numer modelu: |
SN4411-30M-250L (nieobowiązkowe) |
SN4411-30M-350L |
SN4411-50M-250L (nieobowiązkowe) |
SN4411-50M-350L (nieobowiązkowe) |
|||
| Wielkość zewnętrzna | Ok. 600*W780*H1750 mm | Ok. L700*W880*H1750mm | Ok. 600*W780*H1750 mm | Ok. 800*W950*H1750mm | |||
| Wielkość wewnętrzna |
φ500 mm*1200 mm H
|
φ600 mm*1200 mm H
|
φ500 mm*1200 mm H
|
φ600 mm*1200 mm H
|
|||
| Gęstość ściany zbiornika | 3 mm | 3 mm | 4 mm | 4 mm | |||
| Materiał naczynia | Pozostałe | ||||||
| Gęstość płaszcza | 20 mm | 20 mm | 25 mm | 25 mm | |||
| Materiał płaszcza | Pozostałe | ||||||
| Metoda otwierania pokrywki górnej | Podnoszenie na cylindrze | ||||||
| Masa sprzętu | 120 KGS | 130 KGS | 140 kg | 150 KGS | |||
| Metoda regulacji ciśnienia | Automatyczna regulacja | ||||||
| Błąd ciśnienia | ± 0,002 Mpa | ||||||
| Dokładność wyświetlenia czujników | 0.001Mpa | ||||||
| Zakres głębokości wody badanej | 0 ¢30M | 0 ¢30M | 0 ¢50M | 0 ¢50M | |||
| Zakres regulacji ciśnienia | 00,00 ‰ 0,3 Mpa | 00,00 ‰ 0,3 Mpa | 00,00 ‰ 0,5 Mpa | 00,00 ‰ 0,5 Mpa | |||
| Ciśnienie spalin z zaworu bezpieczeństwa | 0.35Mpa | 0.35Mpa | 0.55Mpa | 0.55Mpa | |||
| Maksymalne ciśnienie końcowe | 0.4Mpa | 0.4Mpa | 00,6Mpa | 00,6Mpa | |||
| Czas badania | 0-999 min | ||||||
| Terminaly zasilania do próbki |
Z końcówkami do podłączenia źródła zasilania do próbki, ma 15A mocy nośnej. /Terminały wyglądają następująco:
|
||||||
| Urządzenie ochronne | Ochrona zaworów bezpieczeństwa ciśnienia, ochrona przełącznika przed wyciekiem ziemi | ||||||
| Metoda regulacji ciśnienia | Ustawiając wartość czujnika ciśnienia | ||||||
| Akcesoria |
Stół pomocniczy *1 sztuk Rura wchłanialna *1 PC Rurociąg wodny *1PC (około 5 metrów) |
||||||
Środowisko pracy:
*Użytkownik powinien zapewnić następujące środowisko pracy:
| Użyj witryny | Podłoga jest płaska, drenaż jest płynny, podłoga i ściany są wodoodporne, a podłogowy kanał drenażowy lub rowak drenażowy jest zainstalowany Pojemność obciążenia ziemi nie mniejsza niż 300 kg / m2 Pole jest dobrze wentylowane. Brak silnych wibracji wokół urządzenia Brak substancji łatwopalnych, wybuchowych, żrących i pyłu wokół urządzenia Około sprzętu pozostawia się odpowiednie miejsce użytkowania i konserwacji: Z tyłu, z lewej, z prawej strony, górna część urządzenia: 600 mm; przednia część urządzenia: 1000 mm |
| Warunki środowiska |
Temperatura:5°C-35°C wilgotność względna: ≤ 85% Ciśnienie powietrza: 86 kPa ≈ 106 kPa |
| Zasilanie | AC 220V, 50Hz |
| Zaopatrzenie wodne | Woda z kranu / woda czysta |
| Źródło gazu | Użytkownik powinien przygotować sprężarkę powietrza, zalecane ciśnienie powietrza wyjściowego: 0,6Mpa ≈ 0,8Mpa. |
