System testowy efektywności energetycznej pralki-zmywarki-podgrzewacza wody IEC 60456

IEC 60456 System badań efektywności energetycznej pralki-mywarki-grzejnika wody

Wprowadzenie do laboratorium:

Laboratorium to składa się z laboratorium wydajności, laboratorium funkcjonalnego i pomieszczenia wyposażenia.Laboratorium wydajności zapewnia stabilne środowisko temperatury i wilgotności do badania wydajności pralek, zmywarki naczynia i podgrzewacze wody przez izolowany magazyn i przymocowaną jednostkę przetwarzania powietrza.Do obsługi pralek wykorzystuje się system wody o stałej temperaturze oraz powiązane z nim systemy pomiarowe i sterowania, zmywarki i podgrzewacze wody w określonych warunkach temperatury i wilgotności.zmywarki naczynia i podgrzewacze wody są badane zgodnie z odpowiednimi normamiWymagania dotyczące kontroli i certyfikacji związanych z nimi pralek, zmywarek i podgrzewaczy wody są spełnione.

Standardy:

IEC 60456; EN 60456 Maszyny do prania do użytku domowego - Metody pomiaru wydajności

GB/T 20290 2016 Ograniczona wartość i stopień efektywności energetycznej zmywarki naczyń;

EN 50242 Metoda pomiaru wydajności elektrycznej zmywarki do naczyń domowych;

IEC 60436/2015 Standardowa metoda badania wydajności elektrycznych zmywarek do naczyń dla gospodarstw domowych;

QB/T1520-2013 Elektryczne zmywarki do naczyń domowych i podobnych;

BS EN50440:2015+A1:2020 Wydajność cieplarni ciepła elektrycznego do użytku domowego metody badań

Składa się z laboratorium:

• Laboratorium badań charakterystycznych
• Sala operacyjna
• Pokój magazynowy
• Pokój wyposażenia
• Komórka kontrolna

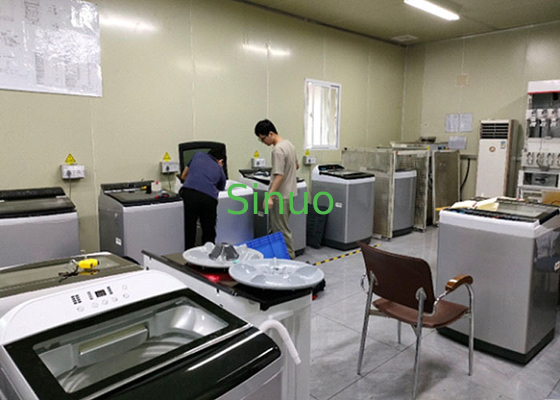

Laboratorium wydajności:

• 4 stacje badawcze;
• jeden zestaw obwodów wody zimnej i ciepłej, z obwodami wspierającymi, zawodami i kranami;
• Jedna zmywarka na próbkę; jedna pralka;
• Każda stacja jest wyposażona w czujniki temperatury, wilgotności, temperatury wody, ciśnienia wody i natężenia przepływu;
• jeden Yokogawa WT310 na stację;
• Każda stacja jest wyposażona w 10 termoparów;
• Każda stacja jest wyposażona w 1 gniazdo zasilania prądu przemiennego i 1 gniazdo zasilania o zmiennej częstotliwości;
• kanał drenażowy i roga;
• jeden zestaw urządzeń klimatyzujących o stałej temperaturze i wilgotności;
• Jeden zestaw sufitu i przewodu wentylacyjnego;
• Jeden zestaw systemu oświetlenia w pomieszczeniach

Sala operacyjna:

• Jedna precyzyjna i jedna zwykła elektroniczna waga.
• Jeden titrator.
• Jedna maszyna do prasowania.
• Jedna suszarka.
• Mierz białości.
• Jeden piec; (powyższe jest tylko dla zmywarki naczyń)
• jeden kuchenka mikrofalowa;
• Jeden mięsołom;
• jeden stół operacyjny;
• Zestaw butelek z reagentami chemicznymi (ze względu na ograniczenia dotyczące transportu międzynarodowego, substancje chemiczne nie mogą być transportowane i muszą być kupowane lokalnie przez użytkownika).

Skład:

• Lodówka.
• Dwie szafki.

Pokój wyposażenia:

• jeden urządzenie do produkcji czystej wody o pojemności 1 m3/h;
• jeden zbiornik wody o wysokiej temperaturze oraz jeden system dostaw wody o stałej temperaturze i ciśnieniu;
• jeden zbiornik wody o niskiej temperaturze i jeden system dostaw wody o stałej temperaturze i ciśnieniu;
• jeden zestaw automatycznych systemów regulacji twardości wody;
• dopasowany system zasilania;
• jedno źródło zasilania o zmiennej częstotliwości o mocy jednofazowej 15 kW;
• Dwa zestawy powiązanych pudełek narzędziowych i trzy wózki narzędziowe (zwykły wózek, ręczny wózek hydrauliczny, mobilny wózek).

Komórka kontrolna:

• Jedna szafa sterująca.
• Jeden zestaw komputera i systemu sterowania.
• Jeden zestaw biurek komputerowych i krzeseł.

Rodzaj próbki:

Wymiar zewnętrzny UUT nie przekracza (szerokość*głębokość*wysokość) 1000mmΧ1000mmΧ1500mm

Zawartość badania (myjnia naczyń):

• Zużycie energii elektrycznej
• Zużycie wody
• Wydajność prania
• Wydajność suszenia

Zawartość badania (pralnia):

• Zużycie energii
• Zużycie wody
• Wskaźnik czyszczenia
• Wskaźnik zużycia podczas prania
• Wydajność odwodnienia
• Wydajność płukania

Zawartość badania (grzejnik wody):

• Pojemność znamionowa (metoda ważenia)
• 24h zużycie energii
• Współczynnik zużycia energii w ciągu 24 godzin
• Prędkość wyjścia ciepłej wody

Parametry techniczne pomieszczenia laboratoryjnego:

• Korpus pomieszczenia badawczego: 75 mm grubości, 0,6 mm grubości, podwójnie obustronną płytkę stalową o kolorze białej kości słoniowej, opalany płytką poliuretanową;
• wymiary nadwozia pomieszczenia badawczego: 4200*4500*3000 mm;
• Drzwi pomieszczenia badawczego: W ((800+800) × H2200mm;
• w pomieszczeniu zainstalowane są światła LED;
• W stacji badawczej należy zainstalować jednofazowe źródło zasilania o stabilizowanym napięciu o zmiennej częstotliwości oraz gniazdo sieci.
• Laboratorium wydajnościowe jest wyposażone w precyzyjną klimatyzację o stałej temperaturze i wilgotności, regulacja temperatury: 23±2 stopnie, 20±2 stopnie; Regulacja wilgotności:utrzymywanie wilgotności w pomieszczeniach na poziomie 30~70RH%: (55±5)%RH, (60±5)%RH, 65±5RH%.
• Podłoga laboratorium jest wykonana z betonu, wodoodporna, wybrukowana płytkami antypoślizgowymi, a na ziemi otwarty jest korytarz drenażowy, którego powierzchnia pokryta jest siatkami ze stali nierdzewnej.Odległość między kratami wynosi 20 mm.. Jest wykonana z kwadratowych rur SUS304 (25mm*25mm*1.5mm) (zbudowanych przez użytkownika);

System zasilania wodą o stałej temperaturze i ciśnieniu

• Zgodnie z wymogami odpowiednich norm: różne specyfikacje i różne kategorie próbek mają różne wymagania dotyczące temperatury wody podczas badania.W celu spełnienia wymogów i ułatwienia stosowania, system wodociągowy zapewnia dwa źródła wody: wodę o niskiej temperaturze i wodę o wysokiej temperaturze.Woda o niskiej temperaturze i woda o wysokiej temperaturze są podgrzewane przez pompę ciepła plus zasilający wewnętrzny krążenieKażdy z nich wyposażony jest w zbiornik wodny izolacyjny ze stali nierdzewnej o pojemności 1 m3. Temperatura, ciśnienie i twardość wody są regulowane.
• zakres temperatury wody: woda o niskiej temperaturze: 10-35°C±1°C;
• zakres ciśnienia wody: 0,24 ± 0,05 MPa;
• zakres twardości wody: 0 ′5 mmol/l ± 0,2 mmol/l, regulowany automatycznie;
• maszyna do wody czystej: 1 m3/h;
• Czterokierunkowe źródło wody stacji badawczej jest wyposażone w przepływometer elektromagnetyczny, pomiar temperatury i ciśnienia wody.

System sterowania i pomiaru parametrów

System sterujący i pomiarowy parametrów składa się głównie z "instrumentów wyświetlających parametry i szaf sterujących" oraz "komputerów przetwarzających dane".

Kabina sterująca

• Kontrola różnych operacji badawczych i bezpośrednie pomiar różnych parametrów, takich jak temperatura i wilgotność środowiska laboratoryjnego, zużycie wody, zużycie energii elektrycznej,ciśnienie wodyWszystkie kluczowe urządzenia sterujące, czujniki, zbieracze danych itp.przyjmowanie wysokiej precyzji produktów markowych w celu zapewnienia wiarygodności danych i dokładności badańParametry są następujące:
• Pomiar temperatury i wilgotności środowiska: temperatura -10°60°C±1°C, wilgotność 10°90% ±3%.
• Pomiar zużycia energii elektrycznej w pralce:
• Numer modelu: Miernik wielofunkcyjny Yokogawa WT310 (jeden z nich z funkcją harmonijną).
• Specyfikacja: napięcie, prąd, energia elektryczna.
• Dokładność pomiaru: 0,25% FS+±0,25 odczytu.
• Pomiar ciśnienia wody: 0 ≈ 0,5 MPa ± 0,5% FS.
• Pomiar temperatury wody: Pt100, nadajnik, rozdzielczość 0,1°C.
• Pomiar przepływu wody: seria Yokogawa AXG, 3 l/min100 l/min±0,5% FS.

System przetwarzania danych (myjnia naczyń):

• Oprogramowanie oparte jest na systemie operacyjnym Windows. Jest skompilowane przy użyciu C#. Ma bogaty interfejs graficzny. Oprócz tabel, może być również wyświetlane i drukowane w wykresie trendów.
• Raport z wyświetlacza badań laboratoryjnych zawiera wszystkie dane (temperatura termopary, temperatura otoczenia i wilgotność, moc, napięcie, prąd, częstotliwość itp.).,z funkcją wyszukiwania danych historycznych, mogą być przeglądane i drukowane w dowolnym momencie (w tym podczas badania).
• Wszystkie kluczowe karty pozyskiwania danych, karty komunikacyjne itp. są produktami markowymi.
• Interfejs okna oprogramowania jest wyświetlany w języku angielskim. Ma przyjazny interfejs człowiek-komputer. Może rejestrować i przechowywać dane w czasie rzeczywistym. W pełni realizuje pracę bez papieru.Operacja może nie być łatwa do zrozumienia, ale operacja jest stabilna i niezawodna.
• Dane gromadzone bezpośrednio poprzez komunikację obejmują: temperaturę i wilgotność otoczenia laboratoryjnego, napięcie, prąd, wilgotność, ciśnienie wody, temperaturę wody i objętość wody.
• Dane z pralki naczynia referencyjnej i innych przyrządów analitycznych są wprowadzane ręcznie.
• Komputer automatycznie oblicza i przetwarza bezpośrednio zebrane i ręcznie wprowadzane dane oraz automatycznie generuje i zapisuje wyniki w raporcie.
• Pozostałe wymagania opierają się na oprogramowaniu dostarczonym przez dostawcę, a konkretna operacja jest negocjowana przez obie strony.

Zasilanie:

• Zasilanie pomieszczenia badawczego: Strona A dostarcza 100 kVA do kabiny sterującej Strony B
• Zapewnienie zasilania dla badanej maszyny: jednofazowe zasilanie regulowane częstotliwością zmienną 15kVA (stacja badawcza)
• Wymogi dotyczące charakterystyki badawczego zasilania: stabilność napięcia: ≤ 1%; stabilność częstotliwości: ≤ 0,5%;

Wyświetlacz oprogramowania:
