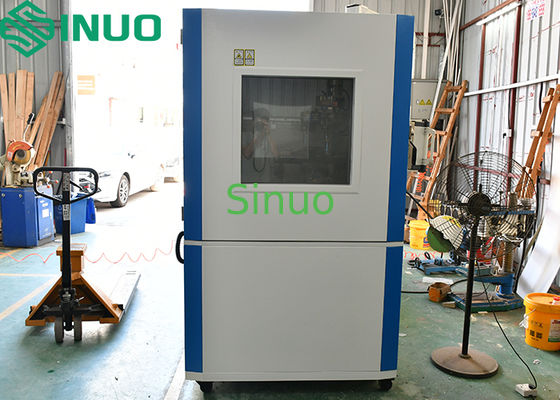

Komora badawcza piasku i pyłu symulująca środowiska piaskowe IEC60529 rysunek 2

Komora do testów na piasek i pył Symulacja środowisk piaszczystych IEC60529 Rysunek 2

Informacje o produkcie:

To urządzenie służy do testowania odporności produktów elektrycznych i elektronicznych, części samochodowych i motocyklowych oraz uszczelnień na wnikanie piasku i pyłu. Symuluje naturalne i sztucznie wywołane środowiska piaszczyste w celu oceny wydajności produktu podczas użytkowania, przechowywania i transportu, pomagając zidentyfikować potencjalne uszkodzenia spowodowane przez cząstki unoszące się w powietrzu.

Zgodne normy: IEC60529 Rys. 2 IP5X i IP6X, IEC60598-1-2008, IEC60335-1 Klauzula 22.1 i inne.

Parametry techniczne:

1. Warunki zapylenia

1.1 Zakres temperatur pyłu podczas pieczenia: RT+10℃ ～ 60℃

1.2 Drobny pył: ≤75 μm

1.3 Gruboziarnisty pył: ≤150 μm

1.4 Stężenie pyłu: 2 kg/m³

1.5 Dawka talku: 2–5 kg/m³

1.6 Metoda nadmuchu pyłu: Od góry do dołu

2. Przepływ powietrza i ciśnienie

2.1 Prędkość przepływu powietrza: ≤2 m/s

2.2 Przepływomierz powietrza: 1–20 L/min

2.3 Zakres różnicy ciśnień ujemnych: -10 ~ 0 kPa (regulowany), Ciśnienie powietrza można dowolnie ustawić na -2 kPa, -5 kPa, -10 kPa

3. Filtracja i siatka

3.1 Średnica siatki metalowej: 50 μm

3.2 Nominalny rozstaw między liniami: 75 μm lub ≤150 μm

4. Kontrola czasu (regulowana)

4.1 Czas wstrząsu: 1 s – 99 h

4.2 Czas testu: 1 s – 99 h

4.3 Cykl kontroli nadmuchu pyłu: 1 s – 99 h

4.4 Czas próżni: 1 s – 99 h

5. Funkcje kontrolera

5.1 Regulowany czas nadmuchu pyłu (zatrzymanie / nadmuch)

5.2 Cykl: Dowolnie regulowany

5.3 Ustawiony czas testu: 0,1-9999,9 h (regulowany)

5.4 Kontrola zasilania: Włącz- Wyłącz-Włącz

6. Mechanika i elektryka

6.1 Wentylator obiegowy: Zamknięty silnik ze stopu o niskim poziomie hałasu, wentylator odśrodkowy wielopłatkowy

6.2 Nośność: 20 kg

6.3 Okno obserwacyjne: 1 szt.

6.4 Lampa oświetleniowa: 1 szt.

6.5 Gniazdo zasilania próbki: Gniazdo pyłoszczelne AC220V / 16A

6.6 System sterowania: Kontroler PLC + ekran dotykowy

6.7 System próżniowy: Zawór regulacji ciśnienia, dysza, zestaw regulacji ciśnienia, rura łącząca, pompa próżniowa

6.8 System ogrzewania pyłu: Płyta grzewcza ze stali nierdzewnej z miki

7. Konstrukcja

7.1 Materiał komory wewnętrznej: Panel lustrzany ze stali nierdzewnej SUS201

7.2 Materiał komory zewnętrznej: Płyta żelazna A3 malowana elektrostatycznie

7.3 Konstrukcja obejmuje: Komorę testową, port ssania pyłu, urządzenie do cyrkulacji nadmuchu pyłu, system próżniowy, zawór przepływu, system grzewczy, ekran ochronny itp.

8. Zasilanie i środowisko

8.1 Zasilanie: AC380V, trójfazowe pięcioprzewodowe, 50 Hz, Wymaga oddzielnego wyłącznika powietrza 32A z blokami zacisków, Przewód zasilający: ≥4 mm²

8.2 Pobór mocy: 3 kW (bez obciążenia)

8.3 Warunki środowiskowe: Temperatura (23±5)℃; wilgotność względna 25%–70% RH; ciśnienie atmosferyczne 86–106 kPa

9. Ochrona bezpieczeństwa

9.1Ochrona sekwencji faz, Ochrona przed upływem

Lista głównych akcesoriów:
