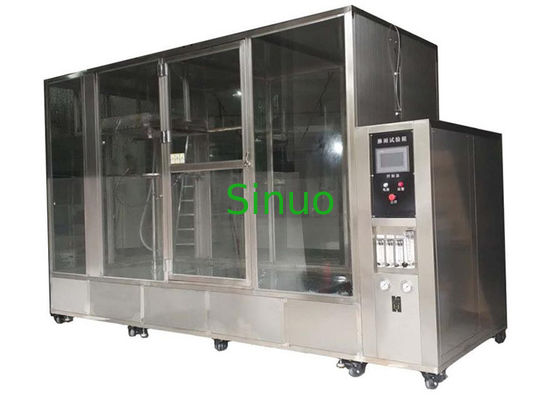

Komora do testów wodoszczelności IEC 60529 IPX1–IPX6 1800L ze stali nierdzewnej SUS304

Komora testowa wodoszczelności IEC 60529 IPX1–IPX6 1800L z rurą wahadłową do testu kapania wody i dyszami strumieniowymi

Przegląd produktu

Komora testowa deszczu IEC 60529 IPX1–IPX6 została zaprojektowana w celu oceny, czy produkty elektryczne i elektroniczne, obudowy i komponenty mogą zachować niezawodne działanie w symulowanych warunkach deszczu, kapania wody, rozpryskiwania wody i silnych strumieni wody. System ten dokładnie odtwarza różne warunki deszczu środowiskowego, aby zweryfikować poziom ochrony przed wodą produktów podczas badań i rozwoju, kontroli jakości i certyfikacji.

Szeroko stosowana w urządzeniach elektrycznych, produktach oświetleniowych, szafach sterowniczych, komponentach elektronicznych, częściach samochodowych, autobusach, motocyklach i innym sprzęcie, komora zapewnia prawidłową weryfikację niezawodności wodoodporności produktu, ulepszanie konstrukcji i kontrolę fabryczną.

Cechy:

1. Nadaje się do testu stopnia wodoodporności IPX1, IPX2, IPX3, IPX4, IPX5, IPX6.

2. Obudowa zewnętrzna wykonana jest z wysokiej jakości krajowej blachy stalowej, a powierzchnia jest pomalowana lakierem do wypiekania, który jest piękny i trwały.

3. Komora wewnętrzna, obrotnica i rura oscylacyjna wykonane są ze stali nierdzewnej SUS304# w celu zapewnienia długotrwałego użytkowania bez rdzy.

4. Konstrukcja komory; samodzielny zbiornik na wodę, woda może być obiegowa; zawór pływakowy zbiornika na wodę jest zainstalowany w zbiorniku na wodę, który automatycznie kontroluje pobór wody; a urządzenie posiada funkcję wykrywania alarmu niskiego poziomu wody.

5. Na drzwiach znajduje się przezroczyste okno obserwacyjne (materiał ze szkła hartowanego) oraz oświetlenie LED wewnątrz komory, co ułatwia operatorowi obserwację testu wewnętrznego.

6. PX12: Zbiornik kroplowy wykonany jest z próżni i ze stali nierdzewnej. Pozycja styku dyszy wykonana jest z mosiężnego stożka, co ułatwia instalację dyszy natryskowej.

7. IPX12: Posiada funkcję sprężonego powietrza. Po zakończeniu testu nadmiar wody w zbiorniku kroplowym można usunąć, aby uniknąć zabrudzenia wody i zablokowania otworka. (Uwaga: użytkownicy muszą zapewnić dopływ powietrza).

8. IPX34: Napęd rury oscylacyjnej przyjmuje wysokiej jakości serwomotor. Prędkość i kąt oscylacji są precyzyjnie regulowane. Nie ma problemu z brakiem kroku. (Brak kroku: spowoduje to awarię rury oscylacyjnej, rura oscylacyjna uderzy w środkowy wał obrotnicy i spowoduje uszkodzenie sprzętu).

9. Dysza natryskowa IPX3/4 i dysze węża IPX5/6 są wykonane zgodnie z następującymi wymaganiami:

10. Środki filtracyjne: standardowy filtr o wysokiej precyzji, może skutecznie filtrować zanieczyszczenia w wodzie z kranu; filtr można regularnie wymieniać.

11. Napęd obrotnicy: użyj wysokiej jakości silnika krokowego, prędkość i kąt można ustawić na ekranie dotykowym (regulowane) i może automatycznie sterować obrotem dodatnim i ujemnym (do przodu i do tyłu: odpowiednie do testu włączenia zasilania próbki i zapobiegania nawijaniu kabla).

12. Komora testowa jest wyposażona w gniazdo zasilania próbki (AC220, 10A). Zasilanie próbki może być kontrolowane przez program: zanik zasilania (0-999min) - zasilanie (0-999min) - zanik zasilania (0-999min), odpowiednie dla próbki, która musi być włączana/wyłączana podczas testowania.

13. Czas testu można ustawić na ekranie dotykowym. Zakres ustawień wynosi 0-999min (regulowany).

14. Główny system sterowania przyjmuje 7-calowy ekran dotykowy + PLC. Elementy elektryczne przyjmują importowane marki, takie jak LS i Omron. Proces okablowania jest zgodny z wymaganiami norm krajowych. Układ płyty elektrycznej jest rozsądny, okablowanie jest mocne, a oznakowanie jest wyraźne.

15. Komora jest wyposażona w skrzynkę na części zamienne, w której umieszcza się powszechne części zamienne (takie jak śrubokręty sześciokątne, elementy filtrujące, igły itp.) dla wygodnego przechowywania i użytkowania.

Parametry techniczne:

Kategoria	Pozycja	Specyfikacja
Test kapania IPX1–IPX2	Rozmiar komory wewnętrznej	1800 × 1800 × 1800 mm (szer. × gł. × wys.)
	Wymiary zewnętrzne	ok. 2500 × 3300 × 2600 mm (szer. × gł. × wys.)
	Rozmiar płyty kroplowej	1200 × 1200 × 60 mm
	Odległość do próbki	200 mm
	Średnica otworu kroplowego	0,4 mm
	Rozstaw otworów	20 mm
	Wskaźnik opadów	1 ±0,5 mm/min ; 3 ±0,5 mm/min
	Obrotnica	IPX1 płaska; IPX2 nachylenie 15°
	Źródło powietrza	≥ 5 kg (dostarczone przez użytkownika)
Test rury oscylacyjnej IPX3–IPX4	Promień oscylacji	200 / 400 / 600 / 800 mm (opcjonalnie)
	Odległość dyszy do próbki	200 mm
	Rozstaw otworów	50 mm
	Kąty natrysku	120° (IPX3) / 180° (IPX4)
	Prędkość oscylacji	IPX3: 30°/s, 15 cykli/min; IPX4: 5 cykli/min
	Średnica otworu strumienia wody	0,4 mm
	Natężenie przepływu na otwór	0,07 l/min ±5%
	Ciśnienie natrysku	80–150 kPa
Test natrysku strumieniowego IPX5–IPX6	Ilość dysz	1 szt. (IPX5) + 1 szt. (IPX6)
	Średnica wewnętrzna dyszy	IPX5: 6,3 mm / IPX6: 12,5 mm
	Odległość natrysku	2500–3000 mm
	Natężenie przepływu	IPX5: 12,5 ±0,625 l/min；IPX6: 100 ±5 l/min
	Ciśnienie natrysku	30–200 kPa
	Czas trwania natrysku	3–9999 min
	Zakres timera	1–9999 min
	Wyświetlacz ciśnienia	Analogowy manometr
Struktura i materiały	Materiał komory	Stal nierdzewna SUS304 + szkło hartowane
	Materiał ramy	Stal nierdzewna SUS304 (szczotkowana)
	System natryskowy	Pompa wysokociśnieniowa + rury natryskowe ze stali nierdzewnej
	Materiał rury natryskowej	Stal nierdzewna SUS304
	Prędkość obrotnicy	1–7 obr./min regulowana
	Obciążenie obrotnicy	20 kg
	Wysokość obrotnicy	300–600 mm regulowana
	Średnica obrotnicy	200 / 400 / 1000 mm
	System cyrkulacji wody	Wbudowany zbiornik na wodę + recyrkulacyjna pompa ze stali nierdzewnej
System kontroli	Kontroler	System sterowania ekranem dotykowym
	Ustawienie czasu testu	1–999 999 min
	Napęd obrotnicy	Silnik z przekładnią (stabilna prędkość)
	Napęd oscylacji	Silnik krokowy (płynna oscylacja)
	Pomiar przepływu	Cyfrowy przepływomierz
	Monitorowanie ciśnienia	Analogowy manometr
	Kontrola przepływu/ciśnienia	Zawory ręczne + wskaźnik cyfrowy
Wymagania środowiskowe	Temperatura otoczenia	10–35°C (średnia 24h ≤28°C)
	Wilgotność względna	≤85% RH
Wymagania elektryczne	Zasilanie	380V, 50Hz, trójfazowe pięcioprzewodowe
	Zużycie energii	ok. 5 kW
	Rezystancja uziemienia	< 4 Ω
	Ochrona bezpieczeństwa	Ochrona przed upływem prądu, ochrona sekwencji faz, alarm
Standardowe akcesoria	Miarka	1 szt.
	Pasek	1 szt.
	Wkład filtra	2 szt.
	Tacka na wodę (Ø200 mm)	1 szt.
	Tacka skośna	1 szt.
	Wycieraczka do okien	1 szt.
	Igły do kapania	150 szt.
