IEC 60529 Pełnofunkcyjny zintegrowany system badań wodoodporności IPX1-IPX8 Sprzęt badawczy wodoodporny

Name: IEC 60529 Pełnofunkcyjny zintegrowany system badań wodoodporności IPX1-IPX8 Sprzęt badawczy wodoodporny
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN4418
Availability: InStock

MOQ:	1
Cena £:	negocjowalne
Standardowe Opakowanie:	obudowa ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	5 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN4418

Obszar deszczowy:

1000 mm × 1000 mm

Ociekający otwór:

φ0,4 mm

Przepływ opadów:

1 mm/min, 3 mm/min

Wysokość kapania:

200 mm (automatyczne sterowanie)

Czas testu:

10 minut (regulowane)

Tworzywo:

Stop aluminium

Kąt obrotu:

Maks. ±175°

Przepływ wody:

>10L/min±5%

Podkreślić:

System badań wodoodporności IPX8

Sprzęt do badań wodoodporności IEC 60529

Wskaźnik przenikania wody IPX1-IPX8

Opis produktu

IEC 60529 Pełnofunkcyjny zintegrowany system badań wodoodporności IPX1-IPX8

Przegląd produktu

W sprawieSN4418 Zintegrowany system badań stopnia wodoodporności IPX1~8jest w pełni zgodny zIEC 60529:2013a takżeIEC60335-1 pkt 15Zintegrowany z pionowym kroplówką, oscylującą rurą, dyszą rozpylającą, rozpylaczem węża,funkcje zanurzania i zanurzania głębokiego do wykonywania kompletnych badań wodoodporności IPX1/2/3/4/5/6/7/8 w jednej maszynieJest powszechnie stosowany wbadania wodoodporności, certyfikacja wodoodporności, weryfikacja niezawodnościElektronika, lampy, urządzenia zewnętrzne, części samochodowe, urządzenia bezpieczeństwa i wiele innych.

Kluczowe cechy

Całkowity zasięg IP: IPX1 ~ IPX8 rozwiązanie all-in-one
W pełni zgodne z normami IEC 60529:2013 i IEC 60335-1
Inteligentne sterowanie: Mitsubishi PLC + 7-calowy kolorowy ekran dotykowy
Automatyczna stała temperatura, stały przepływ, stała regulacja ciśnienia
Trwała konstrukcja: stal nierdzewna + stopu aluminium przemysłowego
Kompletne akcesoria: gramofon, podnośnik, system filtracji
Centralna skrzynia sterująca dla wszystkich jednostek badawczych

Konfiguracja systemu

Nie, nie, nie.	Nazwa	Kod IP	Uwaga
1	Urządzenie do testowania piaszczystych kropli deszczu	IPX1~2	Powierzchnia kropli: 1000 mm × 1000 mm
2	Urządzenie do badań rur oscylujących	IPX3~4	Rury ze stali nierdzewnej o średnicy R200~R1600 mm
3	Wstrzykiwacz rozpylania	IPX3~4	Spray pomocniczy ręczny
4	Dźwignia węża	IPX5~6	Badanie rozpylania wodą pod wysokim ciśnieniem
5	Zintegrowana komora zanurzania i zbiornik wody i szafa sterująca	IPX7	Wnętrze: 650×600×1500 mm
6	Zbiornik głębokiego zanurzenia	IPX8	φ600×1000 mm zbiornika ciśnieniowego
7	Obrotowy	IPX1~6 Akcesoria	φ600 mm, nachylna 0°/15°

Parametry techniczne

Urządzenie do testowania piaszczystych kropli deszczu (IPX1/2)

Zastosowanie	Stosuje się do przeprowadzania badań IPX1, IPX2.
Obszar deszczowy	1000 mmX1000 mm
Materiał z zbiornika	Pozostałe
Otwór kroplający	¢0,4 mm
Odległość do otworu	20 mm
Przepływ opadów	1 mm/min, 3 mm/min, parametry ustawione przez użytkownika (błąd: + 0,5 mm/min).
Wysokość kropla wody	200 mm (automatyczne sterowanie przez urządzenie badawcze)
Czas badania	10 min, można ustawić według potrzeb
Wydalanie	Automatyczne opróżnianie wody z zbiornika po zakończeniu badania
Materiał nadwozia	Stop aluminium przemysłowy
Wymiary (LxDxH)	1100X1200X2800 mm
Struktura maszyny	Ściany
Sprężarka powietrza	Cichy sprężar powietrza

Urządzenie do badania rur oscylujących (IPX3/4)

Nie, nie, nie.	Pozycja	Parametry
1	Zaopatrzenie wodne	Przepływ wody> 10L/min±5% czystej wody bez włączenia.
2	Rozmiar oscylującej rury	Standardowo dostępne z R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm rurami oscylującymi, wykonanymi ze stali nierdzewnej
3	Otwór igły	Φ0,4 mm
4	Włączony kąt dwóch otworów	IPX3:120°; IPX4:180°
5	kąt oscylacji rurki	Maksymalnie ± 175° można ustawić z góry (Uwaga: standard wymaga IPX3:120°; IPX4:360°, ale ze względu na to, że podczas badania znajduje się gramofon pod oscylującą rurą, nie można osiągnąć 360° podczas rzeczywistego badania,jeśli bez gramofonu, wówczas można osiągnąć 360°)
6	Prędkość obrotowa	IPX3: 4 s/czas (2×120°); IPX4: 12 s/czas (2×360°);
7	Przepływ wody	Można ustawić w zależności od wielkości wahadła i liczby otworów szpilkowych (0,07 l/min na otwór)
8	Czas badania	0.01S 99 godzin 59 minut, można ustawić.
9	Miernik ciśnienia	0 ~ 0,25 MPa
10	Wymagania dotyczące lokalizacji	Dedykowana IP wodoodporna sala badawcza, ziemia powinna być płaska z oświetleniem 10A wodoodporny przełącznik przecieku (lub gniazdo) używany do sprzętu.Instalacja naziemna
11	Obszar	Zgodnie z oscylującą rurą wybrał

Dźwignia rozpylająca (IPX3/4)

Nie, nie, nie.	Pozycja	Parametry
1	Zaopatrzenie wodne	Przepływ wody wynosi 50-150 kPa czystej wody bez włączenia.
2	Parametry dyszy rozpylającej	średnica zewnętrzna: Ф102mm średnica kulista: SФ75.5mm W środkowym okręgu otworów znajduje się 24 otwory, których kąt włączony wynosi 30°.W zewnętrznym kręgu otworów znajduje się 96 otworów, których kąt włączony wynosi 15°. 121 otworów w sumie.
3	Przepływ wody	10L/min±5%, regulowane przez przepływometer (przepływometer nie jest zawarty w niniejszej pozycji, nieobowiązkowy)
4	Zakres miernika ciśnienia	0 ‰ 0,4 Mpa
5	Włóczno	Zdejmowane
6	Miernik ciśnienia	0 ~ 0,25 MPa
7	Wymagania dotyczące lokalizacji	Dedykowana IP wodoodporna sala badawcza, ziemia powinna być płaska z oświetleniem z dobrą funkcją napływu i odprowadzania.

Dźwignia węża (IPX5/6)

Nie, nie, nie.	Pozycja	IPX5	IPX6
1	Zaopatrzenie wodne	Przepływ wody > 12,5 l/min±5% czystej wody bez włączenia.	Przepływ wody > 100L/min±5% czysta woda bez włączenia.
2	Średnica dyszy	F6.3 mm	F12.5 mm
3	Przepływ wody	120,5±0,625L/min.Pomiar przepływu jest regulowany	100±5 l/min,przepływomierz regulowany
4	Odległość od dyszy odrzutowej do obudowy	2.5~3m	2.5~3m
5	Czas badania	Nie mniej niż 1 min/m2 (nie mniej niż 3 min)	Nie mniej niż 1 min/m2 (nie mniej niż 3 min)
6	Miernik ciśnienia	0 ~ 0,25 MPa	0 ~ 0,25 MPa
7	Wymagania dotyczące lokalizacji	Dedykowana wodoodporna sala badawcza IP o szerokości ponad 3 m, z dobrą funkcją dopływu i odprowadzania.	Dedykowana wodoodporna sala badawcza IP o szerokości ponad 3 m, z dobrą funkcją dopływu i odprowadzania.

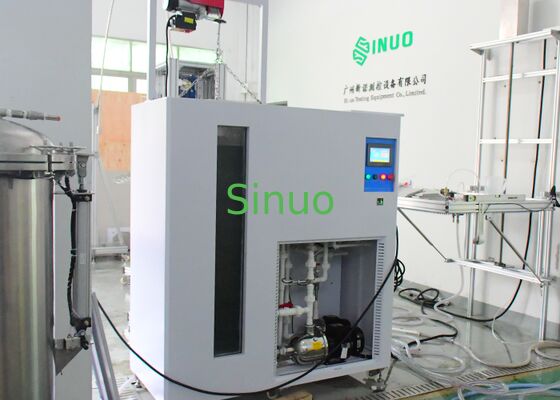

Zintegrowana komora zanurzania i szafa sterująca (IPX7)

Pozycja	Parametry
Rozmiar komory wewnętrznej	650 mm × 600 mm × 1500 mm
Pojemność zbiornika wody	Około 500 l.
Regulacja temperatury	Temperatura pomieszczenia ~ 65°C (±3°C, PID)
Odległość podnoszenia	0~1200 mm
Pojemność ładunkowa	100 kg
Kontroler	Mitsubishi PLC + 7-calowy ekran dotykowy
Władza	Trójfazowe 380V AC, 50Hz
Wymiary	1400×750×1600 mm

Zbiornik głębokiego zanurzenia (IPX8)

Pozycja	Parametry
Rozmiar zbiornika	φ600 mm × 1000 mm
Zakres ciśnienia	0~5bar (przystosowany)
Miernik ciśnienia	0~6bar, klasa 0,25
Czas badania	0~99min
Maksymalne ciśnienie	5bar
Połączenie	Węże stalowe o wysokim ciśnieniu 3/4

Zestaw gramofoniczny (IPX1~6 Akcesorium)

Pozycja	Parametry
Średnica	φ600 mm
Prędkość	1 obr./min
Kąt nachylenia	0°, 15°
Rotacja	90° / ciągłe
Materiał	Stop aluminium przemysłowy
Wymiary	800 × 800 × 250 mm

Częste pytania

P1: Jakie testy IP może wykonać SN4418?

A: Wspiera pełny zakres badań wodoodpornych:IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8.

P2: Jakie normy międzynarodowe spełnia ten system?

A: W pełni spełniaIEC 60529:2013a takżeIEC60335-1 pkt 15dla certyfikacji wodoodporności produktu.

P3: Czy potrzebuję dodatkowych szaf sterujących?

Wszystkie jednostki sącentralnie sterowaneprzez zintegrowaną szafę sterującą IPX7.

P4: Jaka jest różnica między IPX7 a IPX8?

A: IPX7tymczasowe zanurzenie pod ciśnieniem normalnym; IPX8 jestgłębokie zanurzenie pod wysokim ciśnieniemdo 5 barów.

P5: Jakie są wymagania dotyczące instalacji?

Odpowiedź: Wymaga specjalnego wodoodpornego pomieszczenia badawczego z płaską podłogą, rowkami drenażowymi, czystą wodą z kranu i wodoodporną ochroną przed wyciekiem o mocy 10A.

P6: Czy parametry badań można dostosować?

Czas, przepływ, ciśnienie, temperatura, kąt mogą byćdokładnie ustawionena ekranie dotykowym.

P7: Czy sprzęt jest odporny na rdzew?

A: Stosowanie części kluczowychstali nierdzewnej; korpus wykorzystuje stopu aluminium przemysłowego. Jest wodoodporny, odporny na rdzew i trwały.
