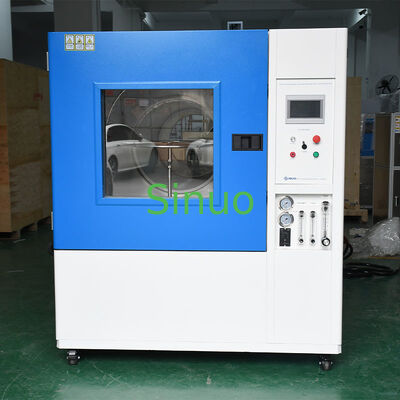

IEC60529 IPX3/IPX4/IPX5/IPX6 Komora testowa z rurką oscylacyjną i dyszą strumieniową

Name: IEC60529 IPX3/IPX4/IPX5/IPX6 Komora testowa z rurką oscylacyjną i dyszą strumieniową
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN4416-1400L
Price: negocjowalne USD
Availability: InStock

MOQ:	1
Cena:	Customized
Standardowe Opakowanie:	sklejka
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN4416-1400L

Rozmiar wewnętrzny:

1400mm*1400mm*1400mm

Rozmiar całkowity:

1880 mm * 4200 mm * 2200 mm

Prędkość gramofonu:

1-5 obr./min

Przykładowe łożysko:

≤20kg

Rura oscylacyjna:

Możliwość dostosowania

Kąt natrysku:

±160°

Kontrola i obsługa:

PLC i ekran dotykowy

Stosowana norma:

IEC60529-2013 itp.

Podkreślić:

Komora badawcza dyszki odrzutowej

IPX6 Komora badawcza dyszki odrzutowej oscylującej rury

Komora badawcza dyszki odrzutowej rurki oscylującej

Opis produktu

IEC60529 IPX3/IPX4/IPX5/IPX6 Komora badawcza rurkowa oscylująca i dysze odrzutowe

The IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed for comprehensive waterproof testing of electronic and electrical products according to international standards.

Przegląd wyposażenia

Naturalna ekspozycja na wodę (deszcz, morza, rzek) powoduje rocznie znaczne uszkodzenia produktów i materiałów, w tym korozję, zanik, deformację, zmniejszenie wytrzymałości, ekspansję i pleśń.Produkty elektryczne są szczególnie narażone na zwarcia i zagrożenie pożarem z powodu narażenia na działanie wodyW związku z tym badania wody w pomieszczeniach ochronnych są niezbędne dla zapewnienia niezawodności i bezpieczeństwa produktu.

Obszary zastosowania

Systemy oświetlenia zewnętrznego
Urządzenia gospodarstwa domowego
Komponenty samochodowe
Produkty elektroniczne i elektryczne

Funkcja sprzętu

To urządzenie sprawdza właściwości fizyczne i wydajność produktów elektronicznych i elektrycznych, urządzeń oświetleniowych, szafek elektrycznych, komponentów samochodowych,i powiązanych części w symulowanych warunkach klimatycznychWyniki badań weryfikują, czy wydajność produktu spełnia wymagane standardy w zakresie ulepszania projektu, walidacji i kontroli jakości.

Standardy zgodności

IEC60529:1989 +A1:1999 +A2:2013 "Stopień ochrony zapewnianych przez obudowy (kod IP) " dla badań IPX3, IPX4, IPX5 i IPX6 zgodnie z:rysunki 4 i 6.

Charakterystyka sprzętu

Odpowiednie do badań wodoodporności IPX3, IPX4, IPX5 i IPX6
Wysokiej jakości zewnętrzna obudowa stalowa z wykończeniem emalią pieczoną w celu zapewnienia trwałości
SUS304 komora wewnętrzna ze stali nierdzewnej i gramofon odporny na korozję
Przejrzyste okno obserwacyjne z wewnętrznym oświetleniem LED do monitorowania badań
IPX3/4: skonfigurowane z rurami oscylującymi o średnicy R200 mm, R400 mm i R600 mm zgodnie ze specyfikacjami IEC60529, rys. 4
IPX5/6: skonfigurowany z dyszą rozpylającą zgodnie ze specyfikacjami IEC60529, rys. 6
Wysokiej jakości silnik stopniowy do napędu obrotowego z automatycznym sterowaniem obrotowym do przodu/z tyłu
Programowalny czas trwania badania: 0-999 minut za pośrednictwem interfejsu ekranu dotykowego
7-calowy ekran dotykowy + system sterowania PLC z elementami elektrycznymi Omron
Wewnętrzny wodoodporny gniazdo do zasilania próbki podczas badania
Kompleksowe zabezpieczenia bezpieczeństwa: ochrona przed wyciekiem, ochrona przed niedoborem wody, ochrona przed zwarciem

Specyfikacje techniczne

Parametry techniczne	Podstawowe parametry
Wielkość komory wewnętrznej	L1400 × W1400 × H1400 mm
Wielkość komory zewnętrznej	L1880 × W4200 × H2200 mm
Dopuszczalne wymiary produktu	Długość i szerokość ≤ 1000 mm, wysokość ≤ 100 mm
Średnica obrotnika	¢200 mm i 600 mm
Maksymalne obciążenie obrotnika	≤ 20 kg
Prędkość obrotnika	1-5 r/min (regulowane)
Obrót obrotnika	Zawsze pozytywne / pozytywne i negatywne
Dostosowanie przepływu	Ręczna regulacja za pomocą przepływometra
Czas testowania	0-999 minut
Próbka zasilania	Wewnętrzny wodoodporny gniazdo do mocy próbki podczas badania
Zaopatrzenie wodne	Wbudowany zbiornik 90L z możliwością recyklingu
Całkowita masa	Około 450 kg
Potrzebna przestrzeń	4.4m ((D) × 2,2m ((W) × 2,4m ((H)

Specyfikacje rur oscylujących IPX3/4

Rurka oscylacyjna	R200mm, R400mm i R600mm
Odległość od dyszy do próbki	W granicach 200 mm
Odległość między otworami rozpylania	50 mm
kąt przesuwania oscylującej rury	±60° (IPX3), około ±160° (IPX4)
Kąt między dwoma otworami	120° (IPX3), 180° (IPX4)
Otwór igły	φ0,4 mm
Prędkość oscylacyjna	IPX3: 15 razy/min; IPX4: 5 razy/min
Przepływ wody na dziurę	00,07 l/min +5%
Ciśnienie rozpylania	80-150Kpa

Uwaga: Standard wymaga IPX3: 120°; IPX4: prawie 360°. Ze względu na umieszczenie gramofonu, 360° nie może być osiągnięte podczas rzeczywistych badań. Bez gramofonu, 360° może być osiągnięte.

Specyfikacje dyszy odrzutowej IPX5/6

IPX5 Otwór odrzutowy dyszy	60,3 mm
IPX6 Otwór odrzutowy dyszy	12.5 mm
IPX5 Przepływ strumieniowy	120,5±0,625 l/min
IPX6 Przepływ strumieniowy	100±5 l/min
Ciśnienie wody	Zastosowane zgodnie z określonym przepływem wody
Odległość od odrzutowca	2.5M (dźwignia od środka gramofonu)
Metoda mocowania dyszy	Wyroby z tworzyw sztucznych

Parametry elektryczne

Zasilanie	380 V, 50 Hz
Moc urządzenia	5.0KW
Ochrona bezpieczeństwa	Ochrona przed wyciekiem, ochrona przed niedoborem wody, ochrona przed zwarciem

Wymogi dotyczące instalacji

Korzystanie z przestrzeni

Powierzchnia płaska z odpowiednim odwodnieniem
Podłogi i ściany wodoodporne
Pojemność nośna ziemi ≥ 200 kg/m2
Obszar dobrze wentylowany
Brak silnych wibracji i pól elektromagnetycznych
Brak substancji łatwopalnych, wybuchowych, żrących lub pyłu
Przestrzeń do utrzymania: 800 mm z tyłu, lewo, prawo, górnie; 1400 mm z przodu

Warunki środowiska

Temperatura: 5°C-35°C
wilgotność względna: ≤ 85%
Ciśnienie powietrza: 86 kPa ≈ 106 kPa

Wymagania dotyczące zasilania

Napięcie/częstotliwość: AC400V; 50Hz; trzyfazowy czterodrukowy + zabezpieczenie podłoża
Moc: 5,0 kW
Oporność ochronna uziemienia: < 4Ω
Dedykowany przełącznik przeciwwycieku w promieniu 2 metrów
Zabronione są przełączniki noża i gniazda zasilania

Wymagania dotyczące źródeł wody

Ciśnienie wody ≥0,2Mpa z kranem 4-punktowym
Położenie kranu w odległości 2 metrów od urządzenia
Typ rur wodnych DN15 (wymaga się adaptera, jeśli jest inny)

IPX5-6 Wyświetlacz badań na wodę
