IEC 61000-4-2 Generator ESD odporny na wyładowania elektrostatyczne 20KV

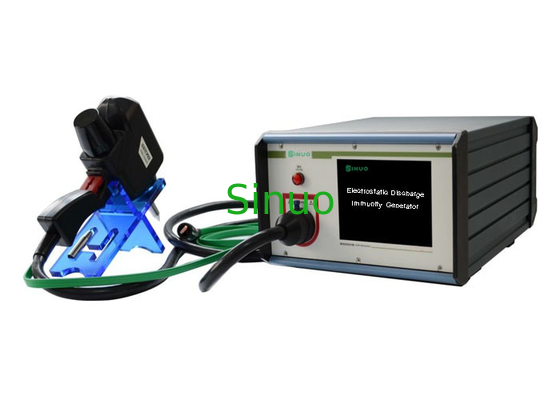

IEC 61000-4-2 20KV Inteligentny generator odporności na wyładowania elektrostatyczne (ESD)

Normy i klauzule:

IEC 61000-4-2 / ​​GB T17626.2: test odporności na wyładowania elektrostatyczne
ANSI / ESD STM5.2: W przypadku testu podatności na wyładowania elektrostatyczne: poziom modelu urządzenia
EIA / JESD22-A114-B: Test wrażliwości na wyładowania elektrostatyczne: model ludzkiego ciała (HBM)
EIA / JESD22-A115-A: Test czułości na wyładowania elektrostatyczne: model maszyny (MM)
ISO10605: Metody badań pojazdów drogowych pod kątem zaburzeń elektrycznych spowodowanych wyładowaniami elektrostatycznymi
ANSI / ESD STM5.1: Do testu podatności na wyładowania elektrostatyczne: Komponent modelu ludzkiego ciała (HBM)

Próbki i ograniczenia:

Różne typy urządzeń opraw, obwodów elektronicznych i sprzętu

Podanie:

Test odporności na wyładowania elektrostatyczne sprawdza głównie rozładowanie (bezpośrednie rozładowanie) spowodowane, gdy osoba lub przedmiot dotyka urządzenia, oraz wpływ na urządzenie, gdy osoba lub przedmiot wyładowuje (pośrednio) na pobliskie obiekty urządzenia.

Zasada testu:

Inteligentny generator wyładowań elektrostatycznych jest wysoce niezawodny, który został specjalnie zaprojektowany zgodnie z charakterystyką i wymaganiami testu odporności na wyładowania elektrostatyczne. Test trybu IEC, test trybu HBM i test trybu MM można łatwo przeprowadzić, wymieniając moduły rozładowania.

Struktura:

Wyładowanie elektrostatyczne może wytwarzać prąd rozładowania 1-50A w czasie 0,5-20ns. Chociaż prąd jest duży, ale ze względu na krótki czas trwania, więc mniej energii. Wyładowanie elektrostatyczne na ogół nie szkodzi ludziom, ale może mieć niszczący wpływ na produkty elektroniczne, takie jak układy scalone.

Użyj środowiska:

Zasilanie: 220 V ± 10%, 50 / 60Hz

Temperatura otoczenia: 5 ° C ~ + 40 ° C, nie powinno być wysokiego stężenia pyłu, żrącego gazu, łatwopalnych i wybuchowych przedmiotów.

Parametry techniczne:

Kontrola i obsługa	Inteligentny system operacyjny sterowania elektrycznego i ekranu dotykowego
Model wyładowań elektrostatycznych ESD
Napięcie wyjściowe	0,1 ~ 20KV ± 5%, opcjonalnie 0,1 ~ 30KV ± 5%
Interwał rozładowania	0,05-30s
Liczba zrzutów	1-9999
Polaryzacja wyjściowa	Pozytywny Negatywny
Tryb rozładowania	Wyładowanie kontaktowe / wyładowanie powietrzne
Metoda rozładowania	Ręczny / automatyczny
Sieć rozładowania	Kondensator 150Pf / rezystancja 330Ω (IEC), wymienny
Czas narastania prądu rozładowania	0,6 ~ 1ns
Tryb testowania	Single, count, 20pps, rozładowanie szczeliny powietrznej, rozładowanie kontaktowe, poziom IEC
Standardowa konfiguracja	Pistolet rozładowujący, generator wysokiego napięcia, wbudowany moduł RC, elektroda rozładowująca, dane
Opcjonalny	Niestandardowe moduły RC RC (np. 100pF / 1500Ω (EDS), 150pF / 150Ω (EDS), 500pF / 500Ω (EDS), 500pF / 5000Ω (EDS), 200pF / 0Ω (EDS)); Stanowisko do badań wyładowań elektrostatycznych (stół testowy 1600 x 800 x 800 mm, całe drewno lite, spełniające wymagania normy IEC 61000-4-2; Referencyjna płyta uziemiająca 2700 x 1800 mm, pozioma płyta sprzęgająca 1600x800 mm, pionowa płyta sprzęgająca 500x500 mm; Uziemienie rezystora wysokonapięciowego 2x470 kΩ) Jednostka kalibracyjna ESD (do kalibracji kształtu fali wg IEC / EN61000-4-2, w tym 2 omowy cel / 4 GHz, kabel koncentryczny); Tłumik
Test konfiguracji układu
