IEC 61000-4-6 Sprzęt testowy EMC Przeprowadzony test odporności na przewodzoną wrażliwość (CS)

System badań odporności immunologicznej przewodzonej IEC 61000-4-6

Normy i klauzule:

IEC 61000-4-6 / GB T17626.6: Kompatybilność elektromagnetyczna (EMC) –Par 4-6: Techniki testowania i pomiaru –Odporność na zaburzenia przewodzone, indukowane przez pole o częstotliwości radiowej

Próbki i ograniczenia:

Różne rodzaje sprzętu oświetleniowego

Podanie:

Służy do przeprowadzonego testu odporności sprzętu oświetleniowego

Zasada testu:

Dla dłuższej długości fali sygnału RF (150kHz ~ 80MHz / 230MHz) kabel połączeniowy EUT niż sam EUT łatwiej jest stać anteną do odbierania pola elektromagnetycznego, więc odporność na częstotliwości radiowe testuje część pomiaru przewodnictwa o niskiej częstotliwości. Wtryskując prądy wspólne w kable testowanych urządzeń, można symulować wpływ pól E i H na testowane urządzenia. Różne typy portów dla testowanego urządzenia, możesz wybrać cztery rodzaje wtrysku:
Bezpośredni wtrysk CDN: do przewodu zasilającego (CDN typu M) i powszechnie używanych kabli
Iniekcja cęgów elektromagnetycznych: Jeśli nie możesz zastosować CDN, możesz użyć cęgów magnetycznych.
Wtrysk prądu: Nie można użyć CDN, a długość testowanego kabla jest zbyt krótka, należy użyć cęgów prądowych.
Metoda bezpośredniego wtrysku: poprzez rezystor o średnicy 100 omów wprowadzony do ekranu kabla koncentrycznego.

Struktura:

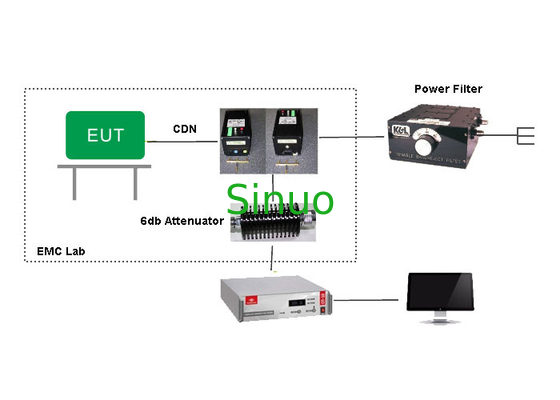

Główne urządzenia testowe: źródło sygnału, wzmacniacz mocy, sprzęgacz kierunkowy, miernik mocy, sieć CDN, oprogramowanie testowe EMC itp.

Użyj środowiska:

Zasilanie: AC380V ± 10% 50 / 60Hz

Temperatura otoczenia: 5 ° C ~ + 40 ° C, nie powinno być wysokiego stężenia pyłu, żrącego gazu, łatwopalnych i wybuchowych przedmiotów

Parametry techniczne:
