IEC60898-1 Klauzula 9.13 Wyłącznik nadprądowy (MCB) Test udarowy mechaniczny 200g - Wyposażenie
| Sample Range: | Panel/Rail/Recanted/panelu typu mocowania | Impact Head: | R10 Poliamid, twardość HR100 |
| Applied Standard: | IEC60898-1 | Applied Clause: | Klauzula 9.13 |
| Impact Mass: | 150 ± 1 g (200 g) | Bracket Mass: | 10 ± 1 kg |
| High Light: | systemy testowe EMC,usługi badań elektromagnetycznych |
||
IEC60898-1 Klauzula 9.13 MCB Mechaniczny Test Uderzeniowy 200g - Wyposażenie
Normy i Klauzule:
Sprzęt testowy jest zgodny z wymaganiami normy IEC 60898-1:2015 Osprzęt elektryczny - Wyłączniki nadprądowe do ochrony nadprądowej w gospodarstwach domowych i podobnych instalacjach - Część 1: Wyłączniki do pracy prądu przemiennego, klauzula 9.13 Test obciążeń mechanicznych, IEC 61009-1:2012 i inne.
Cel testu:
Służy do gniazd wtykowych, natynkowych puszek instalacyjnych, styczników, wyłączników powietrznych AC w obudowach formowanych itp., w celu sprawdzenia odporności na uderzenia odsłoniętych części, które mogą być narażone na uderzenia mechaniczne podczas normalnego użytkowania.
Zasada testu:
Zgodnie z testem Eha: wahadło, element uderzeniowy jest swobodnie uwalniany z określonej wysokości za pomocą wahadła o długości 1 metra, uderza w próbkę w najniższym punkcie w kierunku pionowym i poprzez transformację energii potencjalnej grawitacji w energię kinetyczną, osiąga się cel testowania uderzeniowego na próbce.

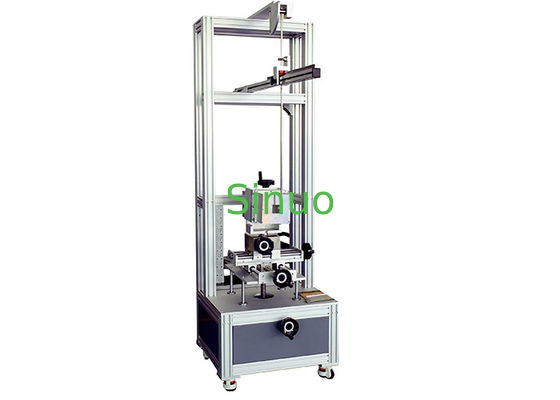

Struktura:
To urządzenie, zwane również aparaturą do testowania uderzeń wahadłowych o niskiej energii, charakteryzuje się konstrukcją montowaną na podłodze, która nie wymaga stałej instalacji. Uchwyt mocujący próbkę oferuje regulację wielokierunkową, w tym regulację pionową, poziomą i głębokości. Dodatkowo umożliwia obrót wokół osi prostopadłej do płyty montażowej i osi pionowej, zapewniając pięć stopni swobody dla precyzyjnego pozycjonowania.
Ramię wahadła jest wyposażone w regulowany mechanizm kąta uwalniania za pomocą punktu obrotu, umożliwiając ukierunkowane uderzenia w różnych pozycjach z przodu i z boku próbki. Ta elastyczna konstrukcja w pełni spełnia wymagania testów uderzeniowych dla większości podobnych produktów w branży.
Parametry techniczne:
| Model | SN2507 |
| Zakres stosowanych próbek | Montaż panelowy, montaż na szynie, wpuszczany, wyłącznik panelowy |
| Głowica elementu uderzeniowego | Poliamid R10, twardość HR100 |
| Masa elementu uderzeniowego (masa równoważna) | 150±1g(200g) |
| Jakość wspornika montażowego | 10±1Kg |
| Wsporniki montażowe | Może obracać się ±90° wokół płyty montażowej, płyta montażowa może obracać się ±90° wokół osi pionowej, osie X, Y, Z można regulować |
| Regulacja pozycji | Wspornik X-100～100mm, Y-100～100mm, Z-100～100mm regulowany skok |
| Wahadło | Stalowe wahadło o długości 1000±1mm, masie 100±1g, średnicy zewnętrznej materiału 9 mm i grubości ścianki 0,5 mm |
| Wysokość uderzenia | 0-500mm, wyświetlacz skali (odpowiednia konwersja kąta) |
| Płyta montażowa wyłącznika | 175*175*8 płyta laminowana |
| Wymiar | 860mm×650mm×2000mm |
| Waga | Około 140 KG |
