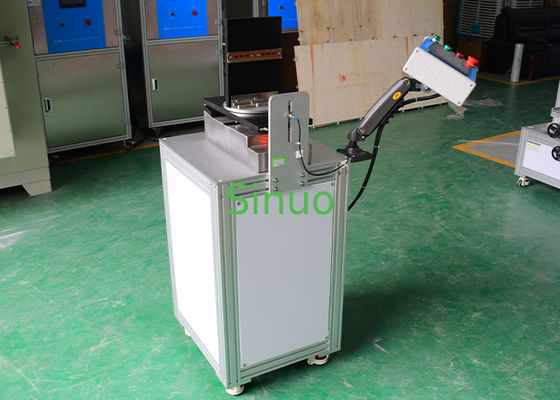

IEC60898-1 RCBO Mechaniczna 40mm Wysokość Maszyna do Testu Uderzeniowego
| Applied Standard: | IEC 60898-1 | Load Output: | 0-999999s |
| Coil Spring: | Współczynnik sprężysty 25n/mm | Turntable Angle: | Może być ustalony 4-90 ° |
| Drop Height: | 40mm | Test Station: | Samotny |
| High Light: | usługi badań elektromagnetycznych,laboratorium badawcze EMC |
||
Maszyna do testów mechanicznych RCBO IEC60898-1, wysokość 40 mm
Normy i informacje:
Sprzęt testowy jest zgodny z wymaganiami normy IEC 60898-1:2015 Akcesoria elektryczne - Wyłączniki nadprądowe do ochrony nadprądowej w gospodarstwach domowych i podobnych instalacjach - Część 1: Wyłączniki do pracy prądu przemiennego.
Test polega na użyciu mechanizmu krzywkowego napędzanego silnikiem do podnoszenia płyty montażowej trzymającej wyłącznik, który następnie jest uwalniany do swobodnego upadku na metalową płytę stopu wyposażoną w sprężynę śrubową (współczynnik sprężystości: 25 N/mm) w celu pochłaniania uderzenia. Proces ten jest powtarzany 50 razy z rzędu. Następnie próbka jest obracana o 90 stopni za pomocą platformy obrotowej, a procedura jest powtarzana w każdej z pozostałych trzech orientacji, co daje łącznie 200 cykli uderzeniowych w celu pełnej oceny trwałości mechanicznej.
Cechy:
-
Inteligentny system sterowania oparty na PLC z interfejsem ekranu dotykowego i napędem silnika serwo zapewniającym precyzyjną pracę.
-
Wysokość upadku jest precyzyjnie zdefiniowana przez mimośrodową odległość krzywki, zapewniając spójne i powtarzalne wyniki.
-
Wykorzystuje niestandardową sprężynę śrubową firmy Yiheda o określonym współczynniku sprężystości dla optymalnej wydajności.
-
Platforma obrotowa obsługuje cztery obroty inkrementalne o 90°, umożliwiając kompleksowe testowanie uderzeniowe wyłączników w wielu kierunkach w celu symulacji rzeczywistych scenariuszy użytkowania.
Parametry techniczne:
| Model | SN2506 |
| Stanowisko testowe | Pojedyncze |
| Metoda sterowania elektrycznego | Zintegrowane sterowanie inteligentne PLC, obsługa interfejsu dotykowego człowiek-maszyna |
| Tryb napędu | Mechanizm krzywkowy napędu silnikowego |
| Sprężyna śrubowa | Współczynnik sprężystości 25 N/mm |
| Podstawa A, Platforma B, Deska C | Twarde drewno, malowane na czarno |
| Wysokość upadku | 40 mm |
| Gramofon | Może być obracany o 4-90° |
| Obciążniki | 100g*10 szt., 150g*5 szt., 200g*5 szt. |
| Liczba testów | 0-999999 razy, ustawienie wstępne na ekranie dotykowym |
| Wyjście obciążenia | 0-999999s, ustawienie wstępne na ekranie dotykowym |
| Wymiary | 900 mm × 600 mm × 1350 mm |
| Waga | Około 110 KG |
| Zasilanie | AC380V±10% 50Hz, 1kVA |
