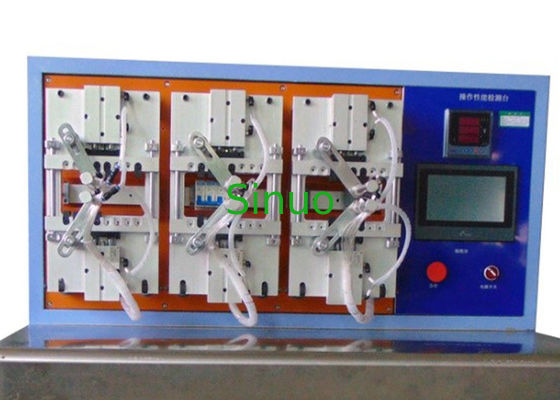

Część 9.11 IEC 60898-1 Certyfikator trwałości mechanicznej i elektrycznej wyłącznika
| Applied Standard: | IEC 60898-1, IEC 61009-1 | Voltage Setting Method: | automatyczna regulacja |
| Protective Function: | Przepięcie, przetężenie, zwarcie | Trip Test Mode: | Elektromagnetyczny lub cylinder |
| Circuit Breaker Coil Voltage: | DC0 ~ 60 V; AC0 ~ 300 V. | Test Product: | 3 ~ 125a; Jeden/czterokrotny |
| High Light: | systemy testowe EMC,usługi badań elektromagnetycznych |
||
Część 9.11 IEC 60898-1 Certyfikator trwałości mechanicznej i elektrycznej wyłącznika
Standardy i klauzule:
IEC 60898-1:2015 Akcesoria elektryczne-przerywacze dla ochrony przed prądem nadprzewodowym dla urządzeń gospodarstwa domowego i podobnych - Część 1: Przerywacze dla pracy prądu prądu stałego klauzula 9.11 Sprawdzanie wytrzymałości mechanicznej i elektrycznej
I IEC 61009-1:2024 Przerywacze zasilane prądem pozostałym z integralną ochroną przed prądem nadprądowym do użytku domowego i podobnych zastosowań (RCBOs) - Część 1: Zasady ogólne
Informacje dotyczące produkcji:
Zaprojektowany z myślą o wszechstronności i precyzji system przeprowadza kompleksowe badania mechaniczne i elektryczne trwałości wyłączników.dopasowana szafa obciążeniowaumożliwiaBadania na obciążeniuW tym celu należy zapewnić odpowiednie warunki pracy.weryfikacja mechanizmu bezwystępującego.
Wykonującw pełni zautomatyzowany system sterowaniazIntegracja PLC i ekranu dotykowego, urządzenie zapewnia inteligentną obsługę, śledzenie cykli, sterowanie czasami otwarcia/zamknięcia oraz automatyczną ocenę jakości kontaktu.
Wykorzystując napęd z napędu pneumatycznego i zaawansowaną logikę sterowania, zapewnia stabilny i niezawodny ruch.Zasoby zasilania prądu stałego i przemiennego, umożliwiając precyzyjne sterowanie operacjami otwierania i zamykania za pomocą regulowanego zasilania.
Parametry techniczne:
| Model | SN2503 |
| Elektryczna metoda sterowania | Inteligentne zintegrowane sterowanie PLC, obsługa interfejsu dotykowego człowiek-maszyna |
| Przedmioty testowe |
1. Badanie trwałości nieautomatycznego wyłącznika otwierającego i zamykającego 2. Automatyczne otwieranie i zamykanie wyłącznika energetycznego |
| Produkt badany | 3~125A, kompatybilne z badaniem trwałości mechanicznej i elektrycznej jedno- ~ czteropołowego miniaturowego przełącznika, nie badające jednocześnie |
| Tryb jazdy | Własny elektromagnetyczny lub zewnętrzny cylinder wyłączacz pcha się i zamyka |
| Tryb jazdy | Napęd cylindrowy |
| Stacja badawcza | 3 stacje |
| Przekaz napięcia na cewce wyłącznika | AC0~300V |
| Metoda ustawiania napięcia | Automatyczna regulacja |
| Rozstrzygnięcie | 0. 1V |
| Dokładność | 2±% |
| Przekaz napięcia w cewce wyłącznika | DC0~60V |
| Metoda ustawiania napięcia | Automatyczna regulacja |
| Rozstrzygnięcie | 0. 1V |
| Dokładność | 2±% |
| Ustawienie czasu zamknięcia | 1~999.9s |
| Ustawienie godziny otwarcia | 1~999.9s |
| Ustawienie godzin otwarcia i zamknięcia | 1~999999 |
| Funkcja ochronna | Nad napięciem, nad prądem, zwarciem |
| Urządzenie alarmowe dźwiękowo-świetlne | W czasie badania lub w przypadku pojawienia się produktów badawczych nie kwalifikujących się, należy przypomnieć operatorowi |
| Wymiar | 1200 mm × 800 mm × 1500 mm |
| Waga | Około 200 kg. |
-
Wyposażenie wyposażone jest w wytrzymałe, w pełni zintegrowane stalowe podwozie z precyzyjnie uszczelnionymi panelami, wykończone antystatycznym, antyrostem,i powłoka odporna na korozję dla zwiększonej trwałości i niezawodności długoterminowej.
-
Konstrukcja skoncentrowana na użytkowniku z ergonomicznie umieszczonym panelem sterującym i przyciskami obsługi po prawej stronie, zapewniającymi wygodną obsługę i elegancki, nowoczesny wygląd.
-
wyposażone w specjalną obudowę ochronną, zapewniającą bezpieczne przeprowadzenie wszystkich badań w całkowicie osłoniętym środowisku w celu zapewnienia optymalnej ochrony operatora.
-
Całkowicie kompatybilny z produkcją i testowaniem wyłączników 3P √ 4P (MCCB) w zakresie specyfikacji od 63A do 125A, spełniający różnorodne wymagania produkcyjne.
-
Dzięki inteligentnemu automatycznemu układowi zaciskania urządzenie obsługuje precyzyjne operacje otwierania i zamykania.Prąd badawczy dostosowuje się zgodnie z konfiguracją produktu przewodzący przy zamknięciu, nieprzewodzący w stanie otwartym, wykonujący ciągłe cykle z regulowanym prądem obciążenia w zakresie od 1A do 125A. Liczba cykli badawczych można swobodnie ustawić za pośrednictwem intuicyjnego interfejsu ekranu dotykowego.
-
Wyposażony w cztery pary urządzeń do dostosowania do różnych typów produktów, system obsługuje jednoczesne testowanie jednego produktu przy użyciu dedykowanego, stabilnego zasilania, aby zapewnić dokładność i spójność.
