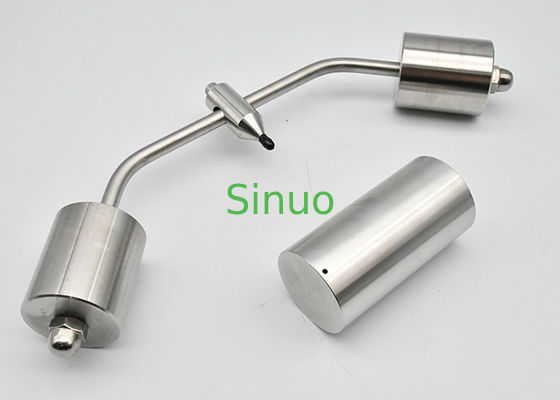

Aparatura do badania naciskiem kulkowym wg IEC 60898-1 do badania odporności cieplnej wyłączników instalacyjnych (MCCB)
| Applied Standard: | IEC 60898-1 9.14 | Ball Diameter: | Ř5 mm ±0,05 mm |
| Ball Pressure: | 20N±0,2N | Hole Diameter: | 1,2 mm |
| Material: | Stal nierdzewna | Ball: | Stal hartowana |
| High Light: | systemy testowe emc,laboratorium testowe emc |
||
IEC 60898-1 Urządzenie do badania ciśnienia kulkowego do badania odporności cieplnej MCCB
Standardy i klauzule:
Badanie ciśnienia kulkowego jest zgodne z wieloma wymaganiami standardowymi, takimi jak klauzula 9 normy IEC 60898-1:2015.14, IEC 60884-1 pkt 25.2- 25 lat.3, rysunek 37, IEC 60669-1 pkt 21.3 i 21.4 rysunek 19, itp.
Informacje o produkcie:
Stosuje się go do badania odporności cieplnej obudowy elektrycznej i części zewnętrznych, które składają się z materiałów izolacyjnych.Jest stosowany do urządzeń elektrotechnicznych oraz ich podzespołów i komponentówUżywany jest również do twardych materiałów izolacyjnych, z wyjątkiem ceramiki.
W tym badaniu próbkę uwarunkowaną umieszcza się na podłożu podgrzanym i poddawana jest sile 20 N nałożonej przez kulę stalową o średnicy 5 mm.próbkę i urządzenie ładowania trzymane są następnie w piecu o podwyższonej temperaturze przez godzinęPo upływie godziny urządzenie ładowania usuwa się z próbki, próbka jest chłodzona i mierzona wszelkie wgłębienia.Ważne jest, aby upewnić się, że stanowisko testowe osiągnęło stabilną podwyższoną temperaturę wymaganą przez badanie..
Parametry techniczne:
Średnica kuli: Ø5 mm ± 0,05 mm
Ciśnienie kulkowe:20N±0,2N (włączając urządzenie ładowania i kulkę)
Stand testowy: wysokość 100 mm x średnica 50 mm, średnica otworu:1.2 mm
Materiał: stal nierdzewna
Kulka: stal utwardzona
