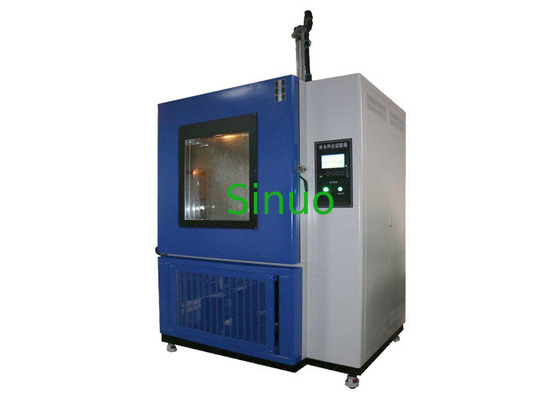

Szok temperaturowy od 0 do 4 ℃ z komorą testową wody rozbryzgowej dla komponentów samochodowych

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Sklejka
Okres dostawy:	30 dni
Metoda płatności:	L / C, T / T, Western Union, MoneyGram
Wydajność dostaw:	30 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

CHINY

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN4421

Zakres ogrzewania:

Rt 10 ° C ~ 120 ° C

Szybkość ogrzewania:

RT + 10 ° C ~ 105 ° C ≤ 15 min

Przepływ wody:

3-4 litry na rozprysk / dyszę

Dysza rozpryskowa:

2 szt., Rozstaw 300 mm

Temp. Rozprysku wody:

0–4 ℃

Cykl testowy:

Rozpryskiwanie 3 s co 30 minut

Podkreślić:

komora do badania deszczu

sprzęt do badań iec

Opis produktu

Szok temperaturowy od 0 do 4 ℃ z komorą testową rozbryzgową dla części samochodowych

Przegląd:

To urządzenie testowe symuluje obciążenie elementu po wystawieniu na zachlapanie wodą, jak ma to miejsce podczas jazdy przez kałuże. Badanie służy do sprawdzenia działania elementu poddanego chłodzeniu uderzeniowemu za pomocą wody. Dzieje się tak podczas jazdy po drogach wodnych zimą. Tryby awarii to mechaniczne pękanie materiałów lub uszkodzenia uszczelnienia spowodowane różnymi współczynnikami rozszerzalności temperaturowej.

Spryskaj próbkę podgrzaną do temperatury badania wodą dejonizowaną (0–4 ° C, woda wodociągowa zawierająca 3% pyłu arizońskiego wagowo, drobna, zgodnie z ISO 12103-1. Należy zapewnić stałe mieszanie), w temperaturze odległość 300–350 mm od próbki. Każde rozpryskiwanie trwa 3 s, a przepływ wody wynosi 3-4 litry na rozprysk / dyszę. Czas przejścia ＜ 20 s (dla ręcznego przejścia DUT między przechowywaniem temperatury a rozpryskiwaniem) (wymagany tylko zgodnie z ISO 16750-4 i GB / T28046.4).

Zgodny ze standardami:

MBN LV 124-2 2013-08 „Komponenty elektryczne i elektroniczne w samochodach osobowych do 3,5t - Wymagania ogólne, warunki badań i próby - Część 2: Wymagania środowiskowe” klauzula 14.11 K-12 Szok termiczny z zalaniem wodą
VW-80000: 2009-10 „Części elektryczne i elektroniczne w pojazdach silnikowych o masie do 3,5 t Wymagania ogólne, warunki badań i próby” klauzula 9.12 Szok temperaturowy K-12 z zalewaniem
ISO16750-4: 2006 „Pojazdy drogowe - Warunki środowiskowe i badania urządzeń elektrycznych i elektronicznych - Część 4: Obciążenia klimatyczne” klauzula 5.4.2 Badanie uderzenia w wodę lodową.
GB / T28046.4-2011 „Pojazdy drogowe - Warunki środowiskowe i badania urządzeń elektrycznych i elektronicznych - Część 4: Obciążenia klimatyczne” klauzula 5.4.2 Badanie uderzenia w wodę lodową.

Struktura:

Konstrukcja typu komory, ogrzewanie i wpływ wody lodowej są zakończone w dwóch komorach, z przegrodami pośrodku

Parametry techniczne:

Objętość, waga i główne wymiary
Nominalna objętość wewnętrzna	800 l
Efektywny rozmiar komory wewnętrznej	800 × 800 × 1000 (mm)
Obszar skrzynki grzewczej	Prawa strona
rozmiar uchwytu próbki	Do ustalenia
Rozmiar zewnętrzny	1500 × 1220 × 1780 (mm) szer. × gł. × wys
Waga	500 kg
Hałas podczas pracy	≤75db, mierzy się 1 metr od maszyny przed maszyną i 1,2 metra od ziemi
Maksymalna moc	6kw
Maksymalny prąd	40 A.
Zasilacz	AC380V jednofazowy R, N + uziemienie ochronne; dopuszczalny zakres wahań napięcia 10% V; Dopuszczalny zakres wahań częstotliwości 50 ± 0,5 Hz; Zasilacz w trybie TN-S lub zasilacz w trybie TT; Rezystancja uziemienia ochronnego przewodu uziemiającego jest mniejsza niż 4 Ω Użytkownik musi skonfigurować przełącznik powietrza lub zasilania o odpowiedniej wydajności dla sprzętu w miejscu instalacji, a przełącznik musi być niezależnie kontrolowany. Gdy urządzenie jest używane do umieszczenia próbki mocy w pudełku, próbny zasilacz powinien wykorzystywać zewnętrzny zasilacz, a zasilacz maszyny nie powinien być wykorzystywany bezpośrednio;
Parametry techniczne
Warunki środowiskowe użytkowania	Temperatura otoczenia wynosi +25 ° C, wilgotność względna wynosi ≤ 85% R.H, a wartość zmierzona w warunkach braku próbki w komorze testowej.
Zakres temperatur ogrzewania	Rt 10 ° C ~ 120 ° C, można ustawić
Szybkość ogrzewania	RT + 10 ° C ~ 105 ° C ≤ 15 min
Przepływ wody	3-4 litry na rozprysk / dyszę
Dysza rozpryskowa	2 szt., Rozstaw 300 mm, wykonany zgodnie z poniższym rysunkiem
Tryb powitalny	Próbkę rozpylaj w pozycji poziomej
Temperatura wody rozbryzgowej	0-4 ℃, kompresor chłodniczy + pompa wody mieszającej
Medium testowe do rozpryskiwania	Woda wodociągowa zawierająca 3% pyłu arizońskiego wagowo, drobna, zgodnie z ISO 12103-1. Należy zapewnić stałe mieszanie.
Odległość dyszy do DUT	325 ± 25 MM
Liczba próbek, które można umieścić	Wiele [całkowity rozmiar mieści się w zakresie W × H × D300 × 400 × 500 (mm)]
Cykl testowy	Rozpryskiwanie 3 s co 30 minut. Czas cyklu można ustawić, jak pokazano na rysunku 35
Liczba cykli	100, można ustawić
Układ dysz	Wyłożony po lewej stronie wewnętrznej komory, naprzeciwko próbki
Mocowanie próbki testowej	Naprawiono na ramie montażowej w komorze
Struktura komory	Materiał komory wewnętrznej: stal nierdzewna SUS316 # o grubości 1,2 mm; Materiał komory zewnętrznej: stal nierdzewna SUS304 # o grubości 1,0 mm; Ogrzewany wentylator: stal nierdzewna SUS304 # o grubości 1,0 mm, wewnętrzna i zewnętrzna dwie warstwy, z materiałem termoizolacyjnym pośrodku, umieszczonym po prawej stronie komory testowej; Skrzynka kontrolna i komora testowa są integralne; Rozpyloną wodę odzyskuje się na dnie komory testowej; Dysza rozpylająca znajduje się po lewej stronie komory testowej i jest zamocowana z jednej strony; Dno komory testowej jest przyspawane do stalowej konstrukcji kanałowej, górna powierzchnia jest ułożona płytą stalową do zamocowania ramy montażowej ramy montażowej próbki, a system ogrzewania z dmuchawą z otwartym otworem po prawej stronie komory testowej.
Drzwi do komnaty	Pojedyncze drzwi Uchwyt przeciwwybuchowy Przezroczyste okno mgły Wycieraczka do szyb
Okno obserwacyjne	Umieszczony na drzwiach o wymiarach 600 x 600 mm
Oświetlenie	Oświetlenie wewnętrzne
Panel sterowania	Kontroluj interfejs człowiek-maszyna, wyłącznik zasilania, włącznik oświetlenia, rezerwa 7-calowy interfejs człowiek-maszyna
Szafa rozdzielcza zasilania	Całkowity wyłącznik zasilania, kontroler interfejsu człowiek-maszyna, tablica rozdzielcza mocy, wentylator chłodzący, zabezpieczenie przed przegrzaniem, pompa wodna.
System odzyskiwania wody	Użyj dolnego cyklu recyklingu, aby uzyskać oszczędność wody
System zasilania w błoto	Stal nierdzewna SUS316 # służy do wytworzenia zbiornika wody zasilającej błoto, a urządzenie mieszające antykrystalizacyjne wody błotnej, pompa wody zasilającej błoto i urządzenie regulujące ciśnienie w rurze doprowadzającej wodę zapewniają stałe zasilanie prądem stałym rozpylać.
Dodatek do błota	Ręcznie przygotowaną zabłoconą wodę można bezpośrednio wprowadzić do zbiornika na błoto.
System czyszczenia rur	Aby zapobiec zatkaniu gleby rurociągiem, dopływ wody zostanie automatycznie uruchomiony po teście, a gleba w rurociągu zostanie oczyszczona. Profesjonalny elektrozawór doprowadzający czystą wodę.
Zaopatrzenie w wodę	Wymagane ciśnienie zasilania wodą bezpośrednio przy rurze wodnej ≥ 2 kgf / cm ²
Elektryczny system sterowania
Kontroler	Kontroler ekranu dotykowego LCD Podzielony na cykl ogrzewania, cykl natryskiwania, działanie pompy, czyszczenie itp.
System chłodzenia	Korzystanie ze sprężarki France Tecumseh
Komunikacja	Może być stosowany jako system monitorowania i zdalnego sterowania do rejestrowania danych testowych
Tryb pracy	Tryb programowania / tryb ustawień
Tryb ustawiania	Interfejs chiński / angielski, wprowadzanie dotykowe
kontrola operacji	Złącze sygnału przełącznika zatrzymania działania zewnętrznego, po włączeniu zasilania, po prostu zewrzyj złącze, aby nakazać sterownikowi wykonanie lub zatrzymanie działania
Ochrona bezpieczeństwa
Pompa natryskowa	Zabezpieczenie przed przeciążeniem, zabezpieczenie przeciwzwarciowe
Moc	Zabezpieczenie przed wyciekiem, przeciążeniem i zwarciem
Silnik mieszający	Zabezpieczenie przed przeciążeniem, zabezpieczenie przeciwzwarciowe
Wymagania dotyczące środowiska pamięci	Temperatura otoczenia powinna być utrzymywana w zakresie 0 ° C ~ + 35 ° C
Wymagania dotyczące miejsca instalacji	Lewa i prawa ściana boczna komory badawczej nie powinna być mniejsza niż 800 mm od ściany, a odległość od ściany przedniej do ściany nie powinna być mniejsza niż 1000 mm. Potwierdź, czy sprzęt może wejść do drzwi lub przejścia, windy itp., Aby nie wpływać na postęp projektu.
Tryb transportu	Transport całej maszyny
