IEC 61009-1 Wyłączniki nadprądowe 500mm Maszyna do badania udarności mechanicznej

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	sklejka
Okres dostawy:	30 dni
Metoda płatności:	L / C,, T / T, Western Union, MoneyGram
Wydajność dostaw:	10 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN6618

Applied Standard:

IEC 61009-1

Impact Mass:

150±1g(200g)

Masa montażowa:

10 ± 1 kg

Mounting Bracket Size:

175*175*8 mm

Przykładowy zakres:

Panel/Rail/Recanted/panelu typu mocowania

Głowa uderzeniowa:

R10 Poliamid, twardość HR100

Podkreślić:

System testowy BCI IEC 61000-4-6

system testowy EMC BCI

sprzęt testowy EMC 400 MHz

Opis produktu

IEC 61009-1 Maszyna do badania uderzeń mechanicznych 500 mm

Konfiguracja systemu:

Sprzęt badawczy spełnia wymagania standardowe normy IEC 61009-1:2012, IEC60898-1:2015, pkt 9.13, itp.

Jest stosowany w gniazdach przełączników, nawierzchniowo zamontowanych skrzyniach instalacyjnych, kontaktorach, formowanych przełącznikach prądu AC itp.,w celu sprawdzenia odporności na uderzenia części narażonych, które mogą być narażone na uderzenia mechaniczne podczas normalnego użytkowania.

Zasada badania: Zgodnie z badaniem Eha: wahadło, element uderzeniowy jest swobodnie uwalniany na określonej wysokości przez wahadło o długości 1 metra,uderza próbkę w najniższym punkcie w kierunku pionowym, a poprzez przekształcenie energii potencjalnej grawitacyjnej w energię kinetyczną osiąga się cel badań uderzeniowych na próbce.

cechy: urządzenie to, znane również jako urządzenie do badań uderzeń wahadłowych o niskiej energii, posiada konstrukcję stojącą na podłodze i nie wymaga montażu.Utrzymań do montażu próbki można regulować w górę i w dółW tym samym czasie można go regulować wokół osi prostopadłej do płyty montażowej, a płytka montażowa może obracać się wokół osi pionowej,całkowita wydajność wuzhou2 regulowana. Szybki kij może regulować kąt uwolnienia poprzez koło, tak aby osiągnąć uderzenie na różnych pozycjach przedniej i bocznej części próbki,obejmująca wymagania dotyczące badań uderzeniowych dla większości podobnych produktów.

Parametry techniczne:

Model	SN2507
Zastosowany zakres próbek	Płyty, szyny, wgłębione, płyty, wyłączniki
Głowa elementu uderzeniowego	R10 poliamid, twardość HR100
Masa elementu uderzeniowego (masa równoważna)	150±1g ((200g)
Jakość uchwytu	10 ± 1 kg
Kładka montażowa	Można obracać ±90° wokół płyty montażowej, płyty montażowej można obracać ±90° wokół osi pionowej, X, Y, Z trzy osi mogą być regulowane
Regulacja pozycji	Uwaga: W przypadku, gdy urządzenie jest wyposażone w urządzenie o napędzie napędowym o pojemności nieprzekraczającej 100 kV, urządzenie może być wyposażone w urządzenie o napędzie napędowym nieprzekraczającym 100 kV.
Swing pendulum	Stali wahadło o długości 1000±1 mm, masie 100±1 g, zewnętrznej średnicy materiału 9 mm i grubości ściany 0,5 mm
Wysokość uderzenia	0-500 mm, wyświetlacz skali (odpowiednia konwersja kąta)
Płytka montażowa wyłącznika	Płyty laminowane 1751758
Urządzenie do montażu próbki	Niezamknięte urządzenie do mocowania wyłącznika Płyty montażowe, zaciski montażowe wyłączników
Wymiar	860 mm × 650 mm × 2000 mm
Waga	Około 140 kg.

Wysokość upadku:

Energia /J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Masa równoważna/kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Wysokość upadku ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Uwaga 1, patrz uwaga 3.2.2; Uwaga 2 Jednostka energii tej części dżula (J) jest pochodna ze standardowego przyspieszenia grawitacyjnego (g), całkowita wartość g: 10 m / s2.

Wyświetlanie szczegółów:

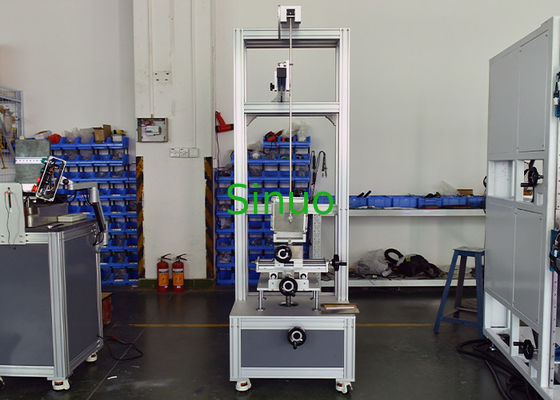

IEC 61009-1 Wyłączniki nadprądowe 500mm Maszyna do badania udarności mechanicznej 2

IEC 61009-1 Wyłączniki nadprądowe 500mm Maszyna do badania udarności mechanicznej 3
