IEC60898-1 pkt 9.10 Kompleksowe urządzenia badawcze do wyłączenia wyłącznika

IEC60898-1 Klauzula 9.10 Sprzęt do kompleksowego testowania wyzwalania wyłączników

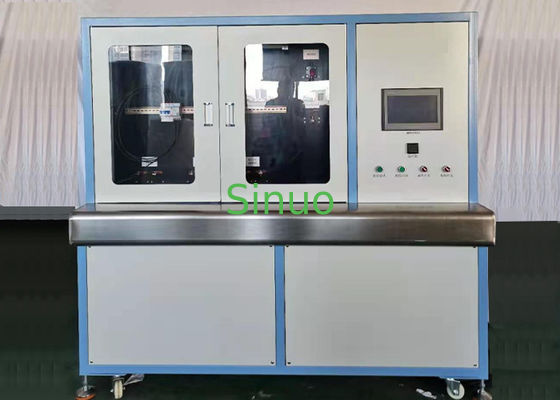

Informacje o produkcie:

To urządzenie do testowania wyłączników jest zaprojektowane i wyprodukowane zgodnie z wymaganiami technicznymi dostarczonymi przez klientów. Jest zgodne z normami krajowymi IEC 60898-1 klauzula 9.10/ GB10963.1-2005 klauzula 9.10, GB14048.1-2006 klauzula 7.2.1 oraz JB/T8979-2006 klauzula 8.13.

Może testować charakterystyki opóźnionego wyzwalania wyłącznika: to znaczy, zastosować 1,13 razy, 1,45 razy i 2,55 razy prąd znamionowy, aby sprawdzić, czy wyzwala się w określonym czasie.

Może również testować charakterystyki natychmiastowego wyzwalania wyłącznika, to znaczy, zastosować 3~20 razy prąd znamionowy, aby sprawdzić, czy wyzwala się w określonym czasie.

Nadaje się do testowania przed dostawą wyłączników w obudowie i małych wyłączników. Jest to niezbędne wyposażenie do testowania parametrów elektrycznych producentów wyłączników. To urządzenie posiada funkcje szybkiej instalacji produktu, automatycznego testowania i automatycznej oceny.

Obudowa urządzenia jest zmontowana z wysokiej jakości stali stopowej aluminium, płyta jest natryskiwana metalem, a powierzchnia jest natryskiwana antystatycznie, antykorozyjnie i antykorozyjnie. Górna część urządzenia jest wyposażona w panel, wyłącznik zasilania i końcówki przewodów o różnych specyfikacjach (do testu opóźnionego wyzwalania). Urządzenie jest rozsądnie zaprojektowane, łatwe w użyciu, proste w obsłudze, niezawodne w działaniu i piękne w wyglądzie.

Metoda testowania:

To urządzenie testujące przyjmuje zasadę niskiego napięcia i wysokiego prądu wyjściowego, wykorzystuje wewnętrzny transformator izolacyjny wysokiego prądu do wyprowadzania prądu, ustawia wielkość prądu za pomocą ekranu dotykowego w celu sterowania źródłem prądu stałego, a źródło prądu stałego kontroluje wielkość napięcia wejściowego pierwotnego transformatora w celu regulacji wielkości prądu wyjściowego. Posiada funkcję automatycznej stabilizacji prądu. Czas testu jest ustawiany za pomocą wyświetlacza ekranu dotykowego i porównywany z czasem wyzwalania testu w celu oceny jakości wyłącznika.

Zasilanie wejściowe urządzenia: trójfazowe 380V/50HZ/10KVA;

Charakterystyki testowe wyłączników w obudowie: małe charakterystyki natychmiastowego wyzwalania, charakterystyki opóźnionego wyzwalania, test wzrostu temperatury

Tryb sterowania: sterowanie PLC z ekranem dotykowym

Parametry techniczne:

1. Komora stałej temperatury:

• Komora stałej temperatury jest połączona z maszyną testową w celu utrzymania temperatury: temperatura pokojowa ~ 50 stopni, rozdzielczość temperatury 0,1 stopnia, stabilność temperatury ± 1 stopień.

2. Parametry opóźnionego wyzwalania:

• Wyjściowy prąd AC: 3~350A;
• Wyjściowe napięcie AC: 0~5V;
• Ścieżka prądu wyjściowego: 1 ścieżka, styki wyłącznika wielo-P są połączone szeregowo w celu przetestowania kilku przełączników;
• Test małych produktów wyłączników: 3~125A
• Kształt fali prądu wyjściowego: fala sinusoidalna (zniekształcenie kształtu fali prądu urządzenia korekcyjnego nie jest większe niż 5%, błąd systemu nie jest większy niż 3%)
• Tryb sterowania prądem: automatyczna regulacja, prąd jest ustawiany na ekranie dotykowym;
• Dokładność prądu: poziom 0,5;
• Dokładność napięcia: poziom 0,5;
• Przełożenie transformatora: 400/5A;
• Czas testu: 1~999999s;
• Po zastosowaniu 1,13 razy prądu, automatycznie wzrośnie do 1,45 razy prądu w ciągu 5 sekund;

3. Parametry testu natychmiastowego wyzwalania:

• Mocowanie: przyjmuje metodę zacisków, natychmiastowa jedna stacja; spełnia wyłącznik 1-4P
• Prąd wyjściowy: AC 100A~10000A;
• Liczba ścieżek prądu wyjściowego: 1 ścieżka,
• Dokładność prądu: 5 poziomów;
• Rozdzielczość: 1A
• Czas testu natychmiastowego ≤0,2s;
• Ustawienie górnej granicy czasu działania: 1~200ms;
• Ustawienie dolnej granicy czasu działania: 1~200ms;
• Stacja testowa: 1 stacja
• Metoda sterowania urządzeniem: PLC + sterowanie z ekranem dotykowym
• Czas pomiaru: 1~999ms;
• Funkcja ochrony: ochrona przed zwarciem, ochrona przed przeciążeniem, ochrona przed upływem prądu;
• Temperatura otoczenia: 0 ~ +40℃;
• 15) Wilgotność względna: (20 ~ 90)%RH;
• Rozmiar obudowy: długość 100*szerokość 780*wysokość 1600

4. Test wzrostu temperatury:

• Gdy wyłącznik jest w normalnych warunkach pracy i testowany zgodnie z określonymi warunkami, wzrost temperatury każdego elementu nie może przekroczyć wartości granicznej określonej w Tabeli 7;
• Wyłącznik nie powinien być uszkodzony, aby wpłynąć na jego funkcję lub bezpieczne użytkowanie;
• 8-kanałowy pomiar temperatury, rozdzielczość temperatury 0,1 stopnia;
• Przewody do testu wzrostu temperatury: 1, 1,5, 2, .5, 4, 6, 10, każda specyfikacja ma długość 1 metra, po 5 sztuk;
• Przewody do testu wzrostu temperatury: 16, 25, 50, każda specyfikacja ma długość 2 metrów, po 5 sztuk;
• Specjalny klej do testu wzrostu temperatury: 1 butelka;
• Woda do rozpuszczania kleju: 1 butelka;
• Zakres pomiaru 0~200 stopni;
• Model termopary: typ T;
• Z wyświetlaniem krzywej temperatury; Z tabelą rejestracji danych temperatury.
