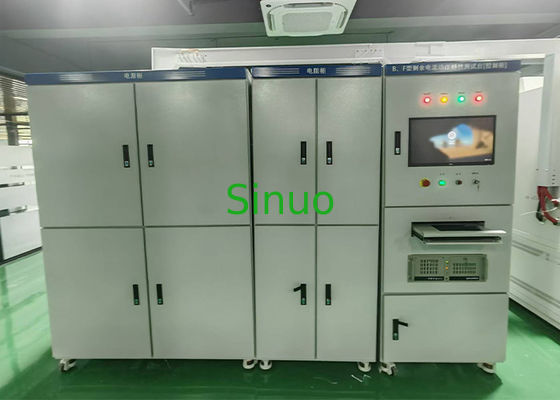

IEC 62423 System badań prądu pozostałowego dla wyłącznika 500A

1. Zasilanie robocze: trójfazowe czteroprzewodowe 380V±10%.

2. Moc urządzenia: 90KVA.

3. Napięcie wyjściowe: dostarczone przez użytkownika.

4. Prąd resztkowy AC 50Hz AC: 2mA-10A, regulowany w sposób ciągły, poziom dokładności: poziom 0,5.

20-500A, wyjście skokowe, poziom dokładności: poziom 1,5.

5. Prąd resztkowy półfalowy typu A: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, poziom dokładności: poziom 2,0.

6. Prąd resztkowy 150H, 400Hz, 1000Hz: 2mA-10A, poziom dokładności: poziom 0,5.

7. Prąd stały wygładzony: 2mA-10A, poziom dokładności: poziom 1,0.

8. Częstotliwość testowa: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Fala złożona (typ F) Zawiera zawartość 10Hz 3,5%, zawartość 50/60Hz 13,8%, 1000Hz, zawartość 13,8%.

10. Dokładność pomiaru czasu: 5mS, rozdzielczość 1mS.

11. Trójfazowy prąd obciążenia: AC 1-125A, stałe wyjście nakładania rezystorów.

12. Parametry elektryczne Qingzhi: AC 500V/5A, poziom dokładności: poziom 0,5.

13. Interfejs testu automatycznego:

Automatyczne edytowanie elementów testowych i automatyczne rejestrowanie danych testowych

Zawartość testu:

• Typ AC

(1) 9.9.2, gdy nie ma obciążenia, użyj prądu resztkowego do testu.

(2) 9.9.2.1: Gdy prąd resztkowy wzrasta stabilnie, sprawdź poprawność działania.

(3) 9.9.2.2: Gdy prąd resztkowy jest zamknięty, sprawdź poprawność działania.

(4) 9.9.2.3: Gdy nagle pojawi się resztkowy sinusoidalny prąd przemienny, sprawdź poprawność działania.

Typ S: Gdy prąd resztkowy i czas testu w Tabeli 2 są nagle dodane, produkt nie zadziała.

(5) 9.9.2.4: Gdy nagle pojawi się wartość prądu resztkowego między 5In a 500A, sprawdź poprawność.

Stopnie prądu to: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Podczas obciążenia, test z prądem resztkowym.

Podczas prądu znamionowego, test zgodnie z 9.9.2.2 i 9.9.2.3.

(7) 9.9.5 Specjalne warunki testowe dla RCD, których funkcja działania jest związana z napięciem zasilania.

Test z 0,85 razy i 1,1 razy napięcia znamionowego.

• Typ A

(1) 9.21.1.1 Sprawdź poprawność działania, gdy resztkowy prąd stały pulsujący nadal rośnie

(2) 9.21.1.2 Weryfikacja prawidłowego działania w przypadku nagłego resztkowego prądu stałego pulsującego

(3) 9.21.1.3 Prawidłowe działanie pod obciążeniem. Z prądem znamionowym, test zgodnie z 9.21.1.1

(4) 9.21.1.4 Sprawdź poprawność działania, gdy resztkowy prąd stały pulsujący jest nakładany na gładki prąd stały 0,006A

• Typ F

(1) 9.1.2 Sprawdź poprawność działania, gdy połączony prąd resztkowy wzrasta stabilnie.

(2) 9.1.3 Sprawdź poprawność działania, gdy połączony prąd resztkowy jest nagle zastosowany. Sprawdź czas zadziałania RCD, prąd testowy jest skalibrowany do 1,4In x 5In.

(3) 9.1.4 Sprawdź poprawność działania czterobiegunowego RCD typu F, gdy pojawia się prąd resztkowy, gdy zasilane są tylko dwa bieguny.

Przetestuj produkt czterobiegunowy zgodnie z 9.1.2, ale przetestuj tylko przewód neutralny i jeden z przewodów fazowych.

(4) 9.1.6 Sprawdź wydajność w przypadku prądu rozruchowego resztkowego. Zastosuj impuls o prądzie szczytowym 10Ind, zmierz 3 razy w kierunku do przodu i 3 razy w kierunku przeciwnym, a produkt nie zadziała.

(5) 9.1.7 Sprawdź poprawność, gdy prąd resztkowy pulsujący DC jest nakładany z gładkim prądem 10mA. Nałóż gładki prąd stały resztkowy 10mA na prąd resztkowy AC przy częstotliwości znamionowej.

• Typ B

(1) 9.2.1.2 Weryfikacja poprawności dla sinusoidalnych prądów resztkowych AC 1000 Hz i poniżej

a. Powoli zwiększaj od 0,2In do wartości działania prądu resztkowego określonej w Tabeli 2 w ciągu 30 sekund.

b. Sprawdź prąd zadziałania. Jeśli prąd określony w Tabeli 2 nagle się pojawi, przetestuj czas zadziałania produktu.

Ogólny RCD: T＜0,3s RCD typu S: 0,13s ≤ T ＜0,5s

(2) 9.2.1.3 Weryfikacja prawidłowego działania, gdy prąd resztkowy AC jest nakładany na gładki prąd resztkowy DC.

Nałóż 0,4 razy znamionowy prąd działania resztkowego na prąd resztkowy AC (typ AC) przy częstotliwości znamionowej.

Gładki prąd resztkowy DC lub gładki prąd resztkowy DC 10mA (w zależności od tego, co jest większe).

(3) 9.2.1.4 Prawidłowe działanie, gdy prąd resztkowy pulsujący DC jest nakładany na gładki prąd resztkowy DC

Gładki prąd resztkowy DC o wartości 0,4 razy znamionowego prądu działania resztkowego lub gładki prąd resztkowy DC 10mA (większy z tych dwóch) jest nakładany na prąd resztkowy AC o częstotliwości znamionowej (typ A, kąt 0°).

(4) 9.2.1.5 Sprawdź poprawność działania, gdy prąd resztkowy DC jest generowany przez dwufazowy układ prostownika

a. Powoli zwiększaj prąd od 0,2In do 2In, aby przetestować prąd zadziałania produktu.

b. Zgodnie z wartością prądu określoną w Tabeli 1, nagle dodaj prąd upływu i przetestuj czas zadziałania produktu.

(5) 9.2.1.6 Weryfikacja prawidłowego działania, gdy prąd resztkowy DC jest generowany w układzie prostownika trójfazowego zasilania

a. Powoli zwiększaj prąd od 0,2In do 2In, aby przetestować prąd zadziałania produktu.

b. Zgodnie z wartością prądu określoną w Tabeli 1, nagle zwiększ prąd upływu i przetestuj czas zadziałania produktu.

(6) 9.2.1.7.1 Sprawdź poprawność działania bez obciążenia, gdy gładki prąd resztkowy DC

a. Powoli zwiększaj od 0,2In do 2In, aby przetestować prąd zadziałania produktu.

b. Nagły wzrost prądu upływu zgodnie z wartością prądu określoną w Tabeli 1, aby przetestować czas zadziałania produktu.

(7) 9.2.1.7.2 Pod obciążeniem, sprawdź poprawność działania z gładkim prądem resztkowym DC.

Przetestuj prąd zadziałania produktu, powoli zwiększając prąd od 0,2In do 2In.

(8) 9.2.3 Sprawdź poprawność działania trójbiegunowych i czterobiegunowych RCD typu B, gdy zasilane są tylko dwa bieguny.

Przeprowadź test zgodnie z 9.2.1.2 i 9.2.1.7.1, zasilając tylko przewód neutralny i fazowy (jedna faza).

(9) 9.2.4 Po teście sprawdź, czy RCD

zostanie wyzwolony przez prąd testowy 2,5In gładkiego DC.
