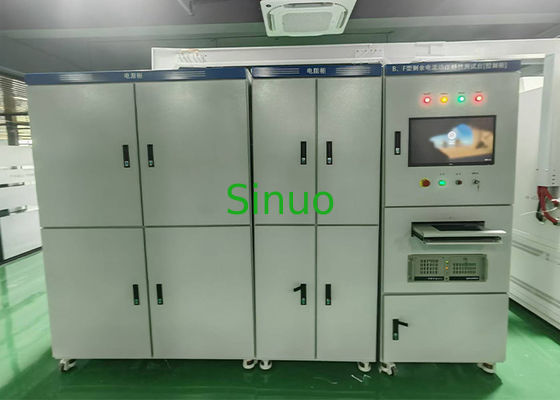

Wyłącznik automatyczny IEC 60898-1 500A System testowania prądu resztkowego

1. Zasilanie robocze: trójfazowe czteroprzewodowe 380V±10%.

2. Moc urządzenia: 90KVA.

3. Napięcie wyjściowe: dostarczone przez użytkownika.

4. Prąd resztkowy AC 50Hz AC: 2mA-10A, regulowany w sposób ciągły, poziom dokładności: 0,5.

20-500A, wyjście skokowe, poziom dokładności: 1,5.

5. Prąd resztkowy półfalowy typu A: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, poziom dokładności: 2,0.

6. Prąd resztkowy 150H, 400Hz, 1000Hz: 2mA-10A, poziom dokładności: 0,5.

7. Prąd stały wygładzony: 2mA-10A, poziom dokładności: 1,0.

8. Częstotliwość testowa: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Fala złożona (typ F) Zawiera zawartość 10Hz 3,5%, 50/60Hz 13,8%, 1000Hz, zawartość 13,8%.

10. Dokładność pomiaru czasu: 5mS, rozdzielczość 1mS.

11. Trójfazowy prąd obciążenia: AC 1-125A, stałe wyjście superpozycji rezystora.

12. Parametry elektryczne Qingzhi: AC 500V/5A, poziom dokładności: 0,5.

13. Interfejs testu automatycznego:

Automatyczne edytowanie pozycji testowych i automatyczne rejestrowanie danych testowych

Zawartość testu:

• Typ AC

(1) 9.9.2, gdy nie ma obciążenia, użyj prądu resztkowego do testu.

(2) 9.9.2.1: Gdy prąd resztkowy wzrasta stabilnie, sprawdź poprawność działania.

(3) 9.9.2.2: Gdy prąd resztkowy jest zamknięty, sprawdź poprawność działania.

(4) 9.9.2.3: Gdy nagle pojawi się resztkowy sinusoidalny prąd przemienny, sprawdź poprawność działania.

Typ S: Gdy prąd resztkowy i czas testu w Tabeli 2 są nagle dodane, produkt nie zadziała.

(5) 9.9.2.4: Gdy nagle pojawi się wartość prądu resztkowego między 5In a 500A, sprawdź poprawność.

Stopnie prądu to: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Podczas obciążenia, test z prądem resztkowym.

Podczas prądu znamionowego, test zgodnie z 9.9.2.2 i 9.9.2.3.

(7) 9.9.5 Specjalne warunki testowe dla RCD, których funkcja działania jest związana z napięciem zasilania.

Test z 0,85 razy i 1,1 razy napięcia znamionowego.

• Typ A

(1) 9.21.1.1 Sprawdź poprawność działania, gdy resztkowy pulsujący prąd stały nadal rośnie

(2) 9.21.1.2 Weryfikacja poprawnego działania w przypadku nagłego resztkowego pulsującego prądu stałego

(3) 9.21.1.3 Poprawne działanie pod obciążeniem. Z prądem znamionowym, test zgodnie z 9.21.1.1

(4) 9.21.1.4 Sprawdź poprawność działania, gdy resztkowy pulsujący prąd stały jest nakładany na wygładzony prąd stały 0,006A

• Typ F

(1) 9.1.2 Sprawdź poprawne działanie, gdy połączony prąd resztkowy wzrasta stabilnie.

(2) 9.1.3 Sprawdź poprawne działanie, gdy połączony prąd resztkowy jest nagle zastosowany. Sprawdź czas zadziałania RCD, prąd testowy jest skalibrowany do 1,4In x 5In.

(3) 9.1.4 Sprawdź poprawne działanie czterobiegunowego RCD typu F, gdy pojawia się prąd resztkowy, gdy zasilane są tylko dwa bieguny.

Przetestuj produkt czterobiegunowy zgodnie z 9.1.2, ale przetestuj tylko przewód neutralny i jeden z przewodów.

(4) 9.1.6 Sprawdź wydajność w warunkach prądu rozruchowego resztkowego. Zastosuj impuls o prądzie szczytowym 10Ind, zmierz 3 razy w kierunku do przodu i 3 razy w kierunku przeciwnym, a produkt nie zadziała.

(5) 9.1.7 Sprawdź poprawność, gdy pulsujący prąd stały resztkowy jest nakładany z wygładzonym prądem 10mA. Nałóż wygładzony prąd stały resztkowy 10mA na prąd resztkowy AC przy częstotliwości znamionowej.

• Typ B

(1) 9.2.1.2 Weryfikacja poprawności dla sinusoidalnych prądów resztkowych AC 1000 Hz i poniżej

a. Powoli zwiększaj od 0,2In do wartości działania prądu resztkowego określonej w Tabeli 2 w ciągu 30 sekund.

b. Sprawdź prąd zadziałania. Jeśli prąd określony w Tabeli 2 nagle się pojawi, przetestuj czas zadziałania produktu.

Ogólny RCD: T＜0,3s RCD typu S: 0,13s ≤ T ＜0,5s

(2) 9.2.1.3 Weryfikacja poprawnego działania, gdy prąd resztkowy AC jest nakładany na wygładzony prąd stały resztkowy.

Nałóż 0,4 razy znamionowy prąd działania resztkowego na prąd resztkowy AC (typ AC) przy częstotliwości znamionowej.

Wygładzony prąd stały resztkowy lub wygładzony prąd stały resztkowy 10mA (w zależności od tego, co jest większe).

(3) 9.2.1.4 Poprawne działanie, gdy pulsujący prąd stały resztkowy jest nakładany na wygładzony prąd stały resztkowy

Wygładzony prąd stały resztkowy o wartości 0,4 razy znamionowego prądu działania resztkowego lub wygładzony prąd stały resztkowy 10mA (większy z tych dwóch) jest nakładany na prąd resztkowy AC o częstotliwości znamionowej (typ A, kąt 0°).

(4) 9.2.1.5 Sprawdź poprawne działanie, gdy prąd resztkowy DC jest generowany przez dwufazowy układ prostownika

a. Powoli zwiększaj prąd od 0,2In do 2In, aby przetestować prąd zadziałania produktu.

b. Zgodnie z wartością prądu określoną w Tabeli 1, nagle dodaj prąd upływu i przetestuj czas zadziałania produktu.

(5) 9.2.1.6 Weryfikacja poprawnego działania, gdy prąd resztkowy DC jest generowany w układzie prostownika trójfazowego zasilania

a. Powoli zwiększaj prąd od 0,2In do 2In, aby przetestować prąd zadziałania produktu.

b. Zgodnie z wartością prądu określoną w Tabeli 1, nagle zwiększ prąd upływu i przetestuj czas zadziałania produktu.

(6) 9.2.1.7.1 Sprawdź poprawne działanie bez obciążenia, gdy wygładzony prąd stały resztkowy

a. Powoli zwiększaj od 0,2In do 2In, aby przetestować prąd zadziałania produktu.

b. Nagły wzrost prądu upływu zgodnie z wartością prądu określoną w Tabeli 1, aby przetestować czas zadziałania produktu.

(7) 9.2.1.7.2 Pod obciążeniem, sprawdź poprawne działanie z wygładzonym prądem stałym resztkowym.

Przetestuj prąd zadziałania produktu, powoli zwiększając prąd od 0,2In do 2In.

(8) 9.2.3 Sprawdź poprawne działanie trójbiegunowych i czterobiegunowych RCD typu B, gdy zasilane są tylko dwa bieguny.

Przeprowadź test zgodnie z 9.2.1.2 i 9.2.1.7.1, zasilając tylko neutralny i fazowy (jedna faza).

(9) 9.2.4 Po teście, sprawdź, czy RCD

został wyzwolony przez prąd testowy 2,5In wygładzonego prądu stałego.
